Многофункциональный лечебно-диагностический комплекс ТРАСТ-М

Это новые, современные технологии реабилитации и диагностики больных с патологией органов движения и опоры.

Комплекс «Trust-M» предназначен для.
Проведения двигательной реабилитации с биологической обратной связью (БОС) с использованием собственно параметров движения и виртуальной игровой среды.
Проведения двигательной реабилитации методом искусственной коррекции движений(ИКД)или функциональной электрической стимуляции мышц в физиологической фазе активности.
Пространственной регистрации движений в суставах и сегментах тела, треморов, стабилограмм и других биомеханических показателей – проведения функциональной диагностики двигательной патологии.
Регистрации функциональной электромиограммы непосредственно в процессе выполнения движения синхронно с биомеханическими данными.

Комплекс ориентирован для работы в следующих специальностях. неврология, лечебная физкультура, реабилитация и физиотерапия, ортопедия-траматология, вертеброневрология,артрология и другие смежные специальности.

Основной рабочий элемент комплекса – автономное устройство - портативный, многофункциональный прибор. Прибор размещен в пластиковом корпусе размером 74х41х22 мм и весом
всего 100 грамм.

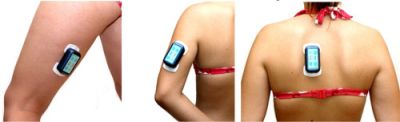

Прибор питается от встроенной Li-ion батареи, обеспечивающей возможность работы в течение полного рабочего дня. Двусторонняя связь осуществляется посредством помехоустойчивого радиоканала. Прибор легко фиксируется на любом сегменте тела специальными манжетами. Для пространственной регистрации движений в суставах и сегментах тела могут быть использованы любые локомоции. ходьба, различные тренажеры и др. Внутри прибора одновременно функционирует несколько систем.1. Система регистрации биомеханических параметров двигательной функции,2. Система регистрации электромиограммы (ЭМГ),3.Система реабилитации посредством тренировки с биологической обратной связью (БОС)4.Система реабилитации посредством искусственной коррекции движений (ИКД).


Система регистрации биомеханических параметров.
Данная система построена с использованием трехкомпонентных гироскопов и акселерометров, которые, соответственно, регистрируют изменения в трех взаимно-перпендикулярных плоскостях. В результате изменение положения прибора в пространстве и его повороты в любой плоскости регистрируются с высокой точностью. Работа одного прибора дает возможность зарегистрировать движения в одном сегменте тела пациента. Несколько приборов позволяют регистрировать сложные локомоции, такие как ходьба, работа на тренажерах и другие сочетанные движения.
Применение двух приборов, расположенных на соседних сегментах, позволяет регистрировать движения в соответствующем суставе. Например, приборы, фиксированные к плечу и предплечью, дают возможность регистрировать движения в локтевом суставе, независимо от движений в плечевом. Три прибора, расположенные – таз, левое и правое бедро – позволяют регистрировать все три компоненты движений в обоих тазобедренных суставах (сгибание-разгибание, отведение-приведение и ротация).
Одновременное применение семи и более устройств способно показать всю картину нарушения двигательной функции. Для этой цели программное обеспечение имеет не только функцию регистрации и последующей обработки данных, но и анимацию движений, непосредственно по данным обследуемого.
Последующая обработка включает так же выделение цикла шага и автоматическое формирование средних графиков за цикл движения. При установке одного устройства в области крестца, туловища или головы можно получить стабилограмму в положении стоя или другом функциональном тесте.
Отдельный анализ работы гироскопов и акселерометров дает в руки врача точный количественный и качественный инструмент для диагностики различного рода треморов, включая невидимые высокочастотные.



Система регистрации ЭМГ.
Система регистрации ЭМГ позволяет диагностировать внутреннюю структуру движения. Для регистрации поверхностной ЭМГ прибор имеет стандартные кнопочные контакты для присоединения ЭМГ электродов. Регистрация поверхностной ЭМГ производится независимо от биомеханических данных и синхронно с ними.
Поскольку ЭМГ сигнал усиливается непосредственно в месте нахождения электродов, то получаемая электромиограмма имеет высокое качество. Имея показания биомеханических датчиков, т.е. внешнюю структуру движения – ее можно сравнить с внутренней –включением мышцы в акт движения.


Система реализации тренировки с БОС.

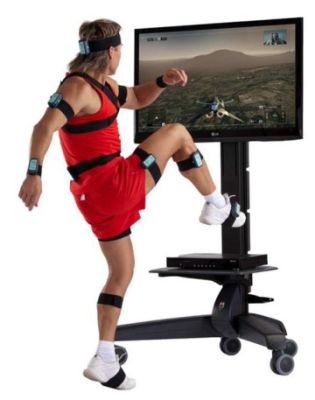

Собственно игра или тренажер представлены на мониторе компьютера. Управление ими пациент производит посредством движений в соответствующих суставах или сегментах тела, напряжением мышц и др.

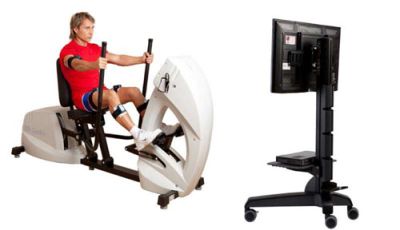

Пример одновременной работе пациента на механотренажере в режиме электростимуляции и БОС тренировки. Портативность комплекса позволяет его применять в режиме БОС тренировки совместно с механотренаж?рами



Система реализации ИКД.
Прибор имеет в своем составе полноценный автономный канал стимуляции мышц в режиме их физиологического сокращения. Используются адгезивные стимуляционные электроды.

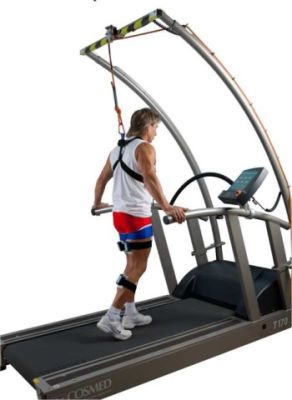

Вариант проведения электростимуляции в ходьбе на тредмиле (стимулируются икроножные мышцы и задняя группа мышц бедра). Для тяжелой патологии применяется система разгрузки. Справа – электростимуляция на циклическом тренажере. Настройка временной программы стимуляции проводится из программного обеспечения, как и интенсивности стимулирующих импульсов (имеются дополнительные кнопки регулировки для пациента). Нет ограничений на тип тренируемого движения. Может быть использовано любое циклическое движение, любым сегментом тела или всего пациента, ходьба, работа на механотренаж?ре и др. Точность синхронизации импульсов стимуляции с фазами движения обеспечивается находящимися в приборе биомеханическими датчиками.


Стандартный комплект
Аппаратная часть
Устройство ТРАСТ-М 7
Зарядные устройства 7
Блютуз адаптер 1
Кейс для хранения и транспортировки 1
Комплект фиксирующих манжет 1
Комплект электродов 1


Программное обеспечение .
ПО Диагностика, анализ движений, тренировка с БОС и электростимуляция «TrustMotion»
ПО База данных пациентов
ПО Игровые приложения для БОС в комплекте

Рекомендуемый компьютер
Не ниже Core I5, 2,66 ГГц, ОЗУ 1-4 ГБ, видеокарта с поддержкой DirectX 9.0,операционнаясистема - Microsoft Windows 7, диагональ дисплея 18,4дюйм.


Комплекс «Trust-M» внесен в государственный реестр изделий медицинской техники и медицинского назначения, имеет сертификат соответствия Госстандарта России
