А3 - роботизированный комплекс для восстановления навыков ходьбы с БОС

Роботизированный комплекс для локомоторной терапии и реабилитации нижних конечностей с разгрузкой веса тела А3 отличается от аналогов совершенностью конструкций, их надежностью, а также наличием обратной связи с пациентом. Она выполняет множество функций и работает в режиме реального времени. На тренажере могут заниматься даже те пациенты, двигательные возможности которых существенно ограничены.

Некоторые неврологические заболевания, травмы, осложнения операций заканчиваются полной или частичной утратой пациентом способности ходить. Для улучшения качества жизни и полного восстановления таких больных необходимы регулярные и правильные тренировки в рамках физической реабилитации. Чаще всего применяют локомоторную терапию — активизацию двигательных функций тела во время симуляции ходьбы. Альтернативой мануальным тренировкам (сложным и продолжительным) выступают занятия на специальных роботизированных тренажерах. Роботизированный реабилитационный комплекс А3 от компании NX (КНР) опережает дорогостоящие аналоги в плане безопасности, универсальности и эффективности тренировок. Устройство дополнит и расширит возможности реабилитационных центров и клиник, специализирующихся на восстановлении пациентов с серьезными проблемами неврологического характера.

Общие сведения

А3 отличается от аналогов совершенностью конструкций, их надежностью, а также наличием обратной связи с пациентом. Она выполняет множество функций и работает в режиме реального времени. На тренажере могут заниматься даже те пациенты, двигательные возможности которых существенно ограничены. Сочетание программного обеспечения, роботизированных управляемых ортезов и системы безопасной поддержки тела в виде тренажера А3 — это последняя разработка, совершенствующая локомоторную терапию. Ее эффективность подтверждена множеством исследований и опытом пациентов.

Автоматизированная система А3 нужна для восстановления навыков ходьбы, формирования физиологичного рисунка походки, улучшения мобильности пациентов. Такие потребности могут появиться в результате перенесенного инсульта, повреждений спинного и головного мозга, в последствии хирургических операций, на фоне рассеянного склероза и других неврологических нарушений.

Тренажер для восстановления навыков ходьбы имеет быстро настраиваемую систему креплений, что позволяет фиксировать тело пациента на протяжении 5–7 минут и увеличивать пропускную способность кабинета для занятий. С реабилитационным комплексом А3 для локомоторной терапии можно проводить более продолжительные, интенсивные и эффективные тренировки (по сравнению с мануальными занятиями).

Наличие обратной связи и расширенных возможностей программного обеспечения предоставляют полноценный контроль тренировок и мотивируют больного. Все параметры тренажера можно настроить в индивидуальном порядке. Аппарат восстанавливает именно тот вариант походки и движений, которые характерны для конкретного человека. С помощью оценочных и отчетных функций можно контролировать состояние больного во время занятия, подбирать программу тренировок, оценивать и демонстрировать прогресс.

Особенности тренажера

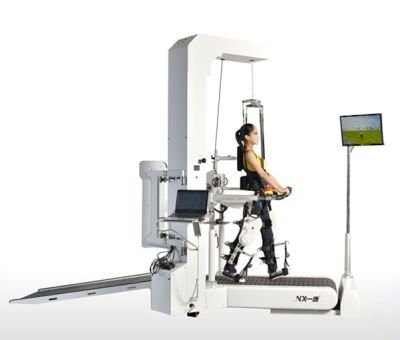

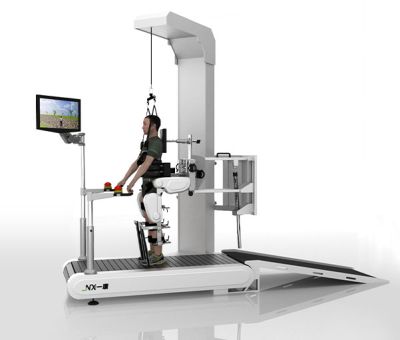

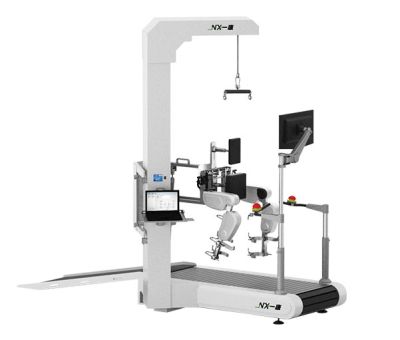

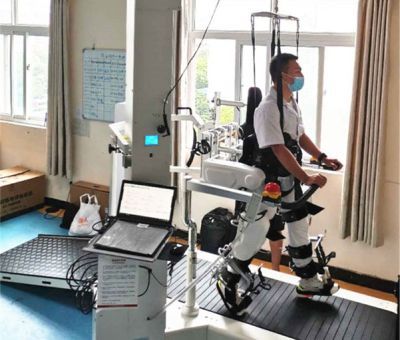

Тренажер для реабилитации ходьбы состоит из системы роботизированных ортезов (фиксирующих и направляющих конечности), устройства для поддержки массы тела (частично разгружает позвоночник и облегчает тренировку), беговой дорожки и программного обеспечения. Все элементы комплекса синхронизированы между собой, что гарантирует слаженную работу механизмов и полную безопасность занятий.

Тренажер рассчитан на пациентов ростом до 2 м и массой тела до 135 кг. Параметры длины ортезов (по расстоянию между тазобедренным и коленным, коленным суставом и голенью) регулируются непосредственно перед тренировкой. Программное обеспечение контролирует:
угол ходьбы;
угол положения суставов;
скорость передвижения;
время проведения тренировки.

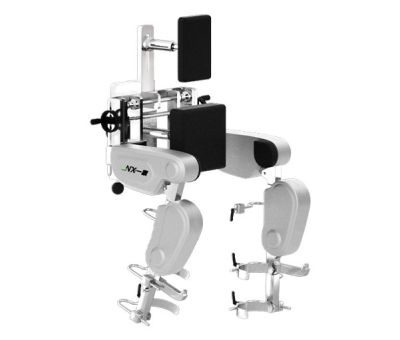

Движения каждого сустава обеспечивают качественные роботизированные двигатели, которые встроены в ортезы. Сила взаимодействия пациента и тренажера контролируется датчиками силы, расположенными на уровне суставов. Синхронизация приводов ортезов и дорожки, обеспечивает полное соответствие скорости движения всех механизмов. Это залог безопасности тренировок для людей с ограниченными возможностями.

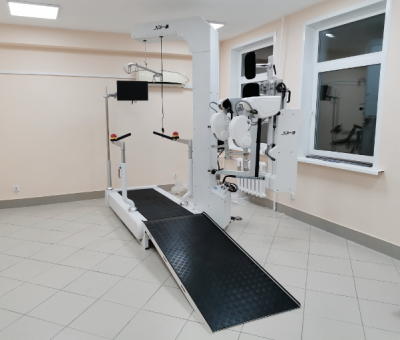

Система поддержки тела подразумевает специальные ремни для таза. Их длина и ширина обхвата просто регулируется, что обеспечивает максимально комфортное перемещение пациента в начале тренировки. Поддержка «разгружает» позвоночник и конечности больного. Все элементы тренажера можно использовать как в автоматических, так и в мануальных тренировках. Пациенты на инвалидной коляске доставляются на тренажер по рампе, что облегчает процесс закрепления и подготовки к тренировке, а также существенно экономит время.

Зачем нужна программа

Направление ног больного обеспечивают ортезы. Они работают под контролем ПО, для формирования индивидуального и физиологичного рисунка ходьбы. Настройки вносит оператор, учитывая особенности пациента, его состояние, физиологические возможности и рекомендации специалистов.

Программное обеспечение напрямую задействовано во время тренировки. Компьютер контролирует угол ходьбы и положение суставов, обеспечивая стабильность занятия и постоянство заданных параметров (при необходимости их меняют во время движения). Это способствует формированию и закреплению рисунка ходьбы, ускоренному восстановлению навыка. Интерфейс программы чрезвычайно прост и задать новые параметры можно в считанные минуты.

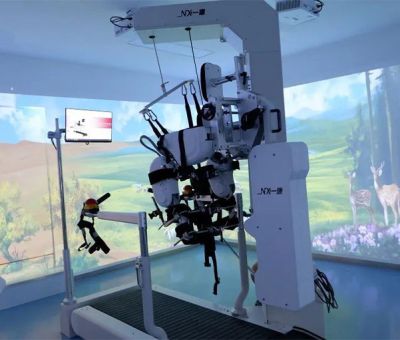

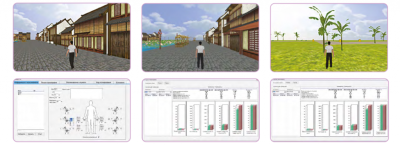

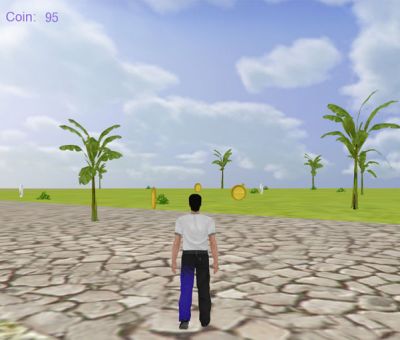

Компьютерная программа обеспечивает обратную связь с пациентом, контролирует особенности тренировочного процесса. Для улучшения мотивации и активизации больного используется виртуальная среда передвижения. Пациент может двигаться в заданном направлении, собирать или избегать столкновения с объектами. Это расширяет спектр движений больного. Уровень сложности заданий регулируют в индивидуальном порядке и в соответствии с продолжительностью тренировок. Инструктирующие и мотивирующие указания облегчают занятие и способствуют концентрации внимания пациента на процессе тренировки.

Программное обеспечение имеет аналитические и оценочные инструменты, для постоянного контроля тренировочного процесса. Система локомоторной терапии оснащена следующими аналитическими системами:
для оценки ходьбы — базируется на сведениях от датчиков силы суставов, оценивает выносливость пациента по данным, собранным за несколько последовательных тренировок;
для оценки ригидности суставов — измеряет механическую ригидность (тугоподвижность) суставов, во время ходьбы по рисунку;
оценки силы — анализирует изометрическую силу в статическом положении для качественной оценки состояния больного;
для оценки объема движений — измеряет объем движений больного в активном состоянии и без поддержки двигателей.

Все данные аналитической системы необходимы для правильного подбора параметров работы тренажера для восстановления навыков ходьбы, отслеживания прогресса тренировок, контроля состояния и возможностей пациентов непосредственно во время занятия. Благодаря продуманному механизму и компьютерной поддержке, тренажер А3 ускоряет восстановление двигательных способностей больного.

Детская реабилитация

Роботизированный комплекс подходит для реабилитации детей ростом от 140 см. Аппарат восстанавливает навыки ходьбы у детей с ДЦП и другими неврологическими заболеваниями, с последствиями травм ОДА и черепно-мозговых травм, а также детей с врожденными аномалиями развития костно-мышечной системы. Длина ортезов регулируется в зависимости от параметров пациента.
Встроенные игровые программы вовлекают маленьких пациентов в процесс реабилитации и формируют мотивацию и стремление к выздоровлению.


Тренажер А3 входит в подборку оборудования по приказу № 788н Министерства здравоохранения РФ от 31.07.2020 г. «Об утверждении Порядка организации медицинской реабилитации взрослых» как «Роботизированный комплекс для локомоторной терапии и реабилитации нижних конечностей», «Система реабилитации виртуальная с использованием механотерапии/ электростимуляции», «Роботизированный комплекс для локомоторной терапии и реабилитации нижних конечностей с разгрузкой веса тела», «Роботизированная механотерапия для восстановления навыков ходьбы».
Роботизированный реабилитационный комплекс входит в подборку оборудования по приказу Министерства здравоохранения Российской Федерации от 29.10.2019 г. № 878н «Об утверждении Порядка организации медицинской реабилитации детей» как «Система реабилитации виртуальная, с пассивной поддержкой».
