Устройство эвакуации «Каскад-5» с мотовентилятором

Пожарное спасательное прыжковое пневматическое устройство «Устройство эвакуации «Каскад-5»

соответствует техническим условиям УЭ05.00.00 ТУ. Изделие специально разработано в связи с запросом научно-исследовательского института противопожарной обороны (ВНИИПО) при проведении поискового исследования по изучению использования пневматических матов.
Устройство эвакуации «Каскад-5» предназначено для эвакуации людей из горящих зданий, а также в чрезвычайных ситуациях, когда другие средства спасения (запасные выходы, автоматические лестницы, спасательные рукава и др.) не могут быть применены.

Устройство эвакуации «Каскад-5» обеспечивает:

• безтравматическое приземление человека в положении «спиной вниз» при попадании в
центр устройства, обозначенный восьмигранником, с высоты до 20 метров;
• безтравматическое приземление человека в положении «ногами вниз» при попадании в
центр устройства, обозначенный восьмигранником, с высоты до 10 метров;
• сохранение жизни при приземлении в любом положении (за исключением «головой
вниз») и попадании на устройство не ближе 0,75 метра от края, с высоты до 20 метров.

Устройство эвакуации «Каскад-5» поставляется с мотовентилятором (обеспечивающим автономную работу устройства - не менее 50 минут работы на одной заправке при полных оборотах).

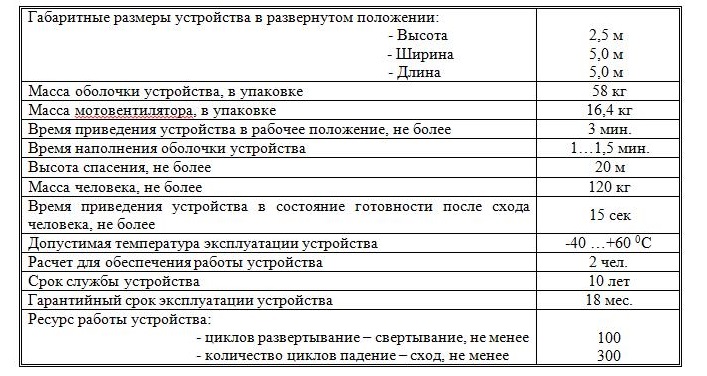

1. Основные технические характеристики.

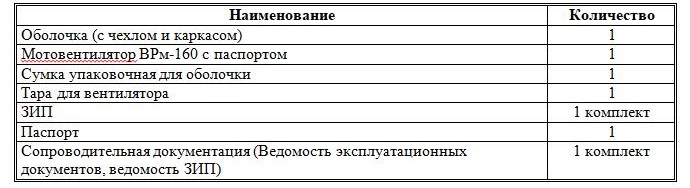

2. Состав устройства эвакуации «Каскад-5» и комплект поставки единичного изделия.

3. Устройство и принцип работы.

Устройство представляет собой тканевую оболочку (см. схему) в форме параллелепипеда. Оболочка состоит из чехла поз. 1 и каркаса поз. 7. Каркас находится внутри чехла, и наполняется мотовентилятором поз. 8 (далее: вентилятор) через нагнетательный рукав поз. 2.

На каждой стороне устройства имеется по два круглых окна поз. 5, сообщающие внутренний объем устройства с атмосферой и служащие для сброса лишнего давления воздуха при падении человека. Для крепления устройства к грунту на каждом углу имеются ленты или веревки поз. 4. Верхнее поз. 3 и нижнее основания изготовлены из материала, не поддерживающего горение.
Мотовентилятор состоит из воздуходувки с встроенным топливным баком и рамы, на которой она закреплена.
Для удобства проведения ремонтных операций каркас может быть отделен от оболочки.
Ручки поз. 6 служат для перемещения устройства на небольшие расстояния в наполненном состоянии.
После включения вентилятора, соединенного с рукавом, устройство принимает заданную форму.
Давление воздуха, создаваемое вентилятором, обеспечивает необходимую жесткость оболочки.
Вентилятор должен действовать в течение всего времени работы устройства.

4.Эксплуатационные свойства.

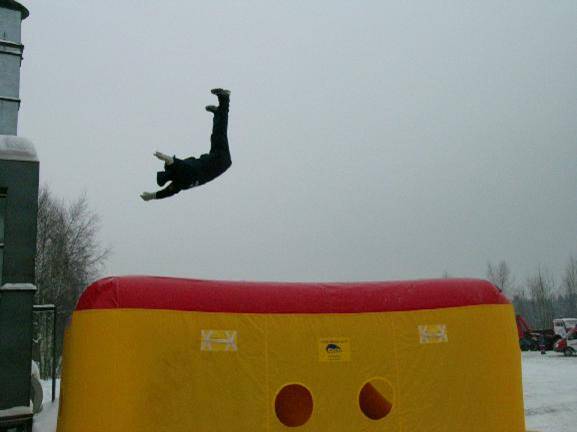

При проведении демонстрационных прыжков отмечено, что устройство эвакуации «Каскад-5» отличается следующими эксплуатационными характеристиками:
- надежность: каркас подушки допускает повреждения общей площадью до 25 кв. см. без потери эксплуатационных свойств изделия;
- ремонтопригодность: разрывы более 25 кв. см. могут быть устранены в полевых условиях;
- повышенная безопасность: при попадании на край спасательной подушки, падающий человек скатывается к ее центру, таким образом, обеспечивается сохранность жизни;
- комфортность при падении.


Все материалы и полуфабрикаты, применяемые при производстве устройства эвакуации «Каскад-5» имеют необходимые сертификаты соответствия и прошли испытания на соответствие требованиям НПБ 303-2001.
Устройство эвакуации «Каскад-5» прошло сертификационные испытания в ФГУ ВНИИПО МЧС России. Получен сертификат пожарной безопасности на серийный выпуск и сертификат соответствия ГОСТ Р.
