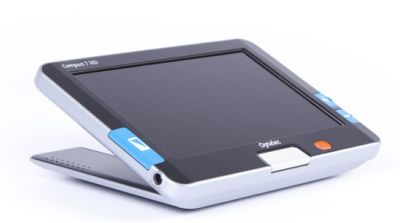

Портативный видеоувеличитель Compact 7 HD World

Видеоувеличитель Optelec Compact 7 HD инструкция по эксплуатации, руководство пользователя.pdf

Представляем Вашему вниманию видеоувеличитель Compact 7 HD!
Уникальный электронный видеоувеличитель с функцией автофокусировки производства компании Optelec позволяет просматривать текст и изображения в увеличенном масштабе, повышенной четкости, с высоким разрешением в полноцветном режиме или в одном из режимов повышенной контрастности. Дисплей устройства диагональю 17,8 см (7 дюймов) с минимальной степенью увеличения в два раза обеспечивает Вам максимально удобный просмотр с возможностью увеличения изображения до 24 крат для тех, кому это необходимо.
Устройство Compact 7 HD, отличающееся многофункциональным дизайном, уникальным решением подсветки, возможностью просмотра удаленных объектов, а также наличием встроенной подставки, может использоваться для чтения, просмотра изображений, ценников, надписей на дисплеях и многого другого как дома, так и за его пределами.

Комплект поставки:
Видеоувеличитель
защитный чехол
ремень для переноски
блок питания
4 разъема питания, соответствующие стандартам разных стран (Европейское Сообщество, США, Великобритания и Австралия)
салфетка для очистки дисплея
Руководство пользователя

Технические характеристики:
Увеличение 2x - 24x
Режимы просмотра:
- Просмотр полноцветных фотоизображений
- белый на черном
- черный на белом
- цветовая комбинация 1
- цветовая комбинация 2
Фокусировка Автофокусировка
Высокий коэффициент контрастности 500:1
Сверхяркий дисплей 350 кд/м2
Монитор 17,8 см (7 дюймов) TFT
Разрешение экрана 800 x 480
Габариты 190,0 x 130,0 x 26,7 мм
Ионно-литиевая аккумуляторная батарея перезаряжаемая, 3,7В 2800 мА/ч
Масса 640 г
Тип электропитания POWER WIN, PW-M024A-1Y120K
Вход 100-240В, 50-60Гц, 0,3A
Выход переменный ток 12В-2A
Частота тока 50-60 Гц

При правильном положении устройства, оно располагается напротив вас, его дисплей направлен вверх, а большая белая кнопка и оранжевая кнопка включения/выключения расположена под экраном.
Устройство Compact 7 HD может использоваться двумя способами: в сложенном и разложенном виде. При использовании устройства в сложенном виде держите его в руке, направляя камеру (расположенную на задней стороне корпуса устройства) на объект, который хотите рассмотреть, или текст, который хотите прочитать. Сложенное положение устройства идеально подходит для чтения с большого расстояния, а также для быстрого просмотра объектов или документов.
В разложенном положении дисплей имеет эргономичный угол наклона для чтения, а его камера направлена вниз. В этом положении, благодаря встроенной подставке, удобно читать тексты большого объема.

Для включения видеоувеличителя:
1. Поместите устройство перед собой так, чтобы экран был обращен вверх. При этом большая белая кнопка и оранжевая кнопка включения/выключения должны располагаться под экраном.
2. Нажмите на расположенную посередине белую кнопку под экраном. Сначала включится экран, а потом и само устройство.

Для получения оптимального качества изображения необходимо обеспечить чистоту объектива камеры и рефлектора подсветки. Загрязненная линза может давать нечеткое изображение или привести к сбою автофокусировки. Рефлектор подсветки играет важную роль для предотвращения появления темных и светлых пятен и получения равномерно освещенного изображения. Для очистки объектива и рефлектора камеры используйте прилагаемую чистящую салфетку или другую мягкую салфетку для очистки объектива.

Compact 7 HD имеет следующие кнопки:
Раскрытие и включение. Нажатие на белую кнопку, расположенную в середине устройства под экраном, позволяет включить дисплей и само устройство.

Кнопка выбора режима. Нажатие кнопки «Режим» (Mode), расположенной слева от дисплея, позволяет выбрать режим просмотра:
1. Режим «Фотография»: просмотр полноцветных изображений и текста.
2. Режим негативного изображения: чтение белого текста на черном фоне в режиме повышенной контрастности.
3. Режим позитивного изображения: чтение черного текста на белом фоне в режиме повышенной контрастности.
4. Режим повышенной контрастности – цветовая комбинация 1
5. Режим повышенной контрастности – цветовая комбинация 2
Удержание кнопки в течение 3 секунд приводит к отключению подсветки объекта.

Увеличение. Нажатие и удержание в течение 1 секунды кнопок + или – , расположенных справа от дисплея, позволяет повысить или уменьшить степень увеличения. Одновременное нажатие кнопок «+» и «–» обеспечивает вход/выход из меню устройства Compact 7 HD.

Кнопка «Снимок», расположенная справа по верхнему краю устройства, позволяет сделать временный снимок удаленного текста или изображения, чтобы рассмотреть изображение вблизи.

Включение и выключение питания. Чтобы включить или выключить видеоувеличитель, нажмите и удерживайте в течение секунды маленькую оранжевую овальную кнопку, расположенную с правой стороны корпуса. Перед первым включением Compact 7 HD необходимо зарядить.
Устройство поставляется с кабелем питания и четырьмя разъемами (в соответствии со стандартами разных стран). Для зарядки вставьте кабель питания в разъем для подключения к источнику питания с напряжением 12В, расположенному на левой стороне корпуса. Другой конец кабеля питания подключите к электрической розетке. Оранжевый светодиодный индикатор, расположенный рядом с гнездом для подключения питания с напряжением 12В, будет гореть в течение всего времени зарядки устройства Compact 7 HD. Когда устройство полностью заряжено, индикатор загорается зеленым. Если индикатор начинает мигать, в процессе зарядки возник сбой. Отключите кабель питания и попробуйте повторить зарядку еще раз.
Полная зарядка видеоувеличителя занимает около трех с половиной часов. Полной зарядки хватает приблизительно на четыре с половиной часа непрерывной работы, в зависимости от заданных настроек параметров питания.
Примечание: Из соображений безопасности используйте для зарядки аккумуляторной батареи только тот кабель питания, который поставляется в комплекте с устройством.

Разъем для подключения к источнику постоянного тока с напряжением 12 В располагается в левом нижнем углу устройства. Кабель питания подключается к этому разъему. Для питания и зарядки устройства используйте только тот кабель питания, который поставляется в комплекте с Compact 7 HD.

Камера устройства Compact 7 HD располагается на задней стороне корпуса. Справа и слева от камеры находятся две лампы подсветки объекта, которые используются, когда видеоувеличитель работает в сложенном виде.

Compact 7 HD автоматически переходит в режим ожидания, если в течение двух минут не используется ни одна кнопка, и не меняется изображение. При нажатии любой кнопки устройство возвращается в рабочий режим. После четырех минут в режиме ожидания автоматически выключается. Устройство включается снова при нажатии оранжевой кнопки, расположенной на левой стороне корпуса. Время перехода в режим ожидания и автоматического выключения можно изменить в меню Compact 7 HD, где эту функцию также можно заблокировать.

Когда уровень оставшегося заряда батареи опускается ниже 5%, на дисплее каждую минуту в течение двух секунд будет отображаться индикатор разрядки батареи, сопровождающийся звуковым сигналом. В этом случае Вам необходимо как можно скорее зарядить устройство. При полной разрядке батареи устройство автоматически выключается.
