Планшет для рельефного рисования TactiPad

TactiPad - это доска для рисования для лиц с нарушением зрения, с помощью которой вы можете создавать выпуклые штриховые рисунки или предлагать другим делать выпуклые штриховые рисунки для вас. Рисунок воспроизводится на тонком пластиковом листе, размещенном на резиновом основании.


Работа с TactiPad
При сильном нажатии на лист ручкой или любым другим заостренным устройством появляется выпуклая линия. Это очень старая техника, в которой используется так называемый эффект «тиснения», то есть пластиковый лист будет растягиваться кончиком пера. Преобразования не могут быть отменены. То есть вы не сможете воспользоваться, например, ластиком, чтобы стереть созданное вами изображение.


Общие характеристики
TactiPad изготовлен из пластика, углы закруглены. Размер, а также обозначение меры основаны на обычно используемых значениях. Использование цветов черного и желтого дает хороший контраст между разными частями. Tactipad плоский, поэтому его легко брать с собой. На задней стороне расположены две канавки, чтобы можно было повесить TactiPad точно так же, как рамку для фотографий.

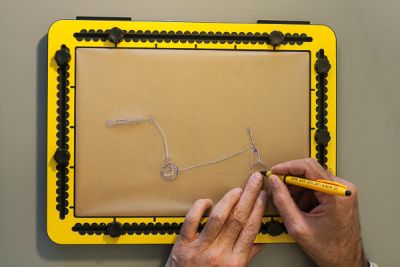

Рисование на поверхности TactiPad
Поверхность, на которой можно рисовать, имеет размер листа бумаги формата А4 (29,7 х 21,0 см). Основание выполнено из резинового слоя толщиной 4 миллиметра. Рамка шириной 3,5 сантиметра, в которой размещены канавка и обозначение меры.
На передней стороне TactiPad (подставки направлены назад) нижний слой имеет внутреннюю форму по сравнению с рамой. Поместив большой палец под край и нажав пальцами на поверхность для рисования, можно поднять рамку. В закрытом состоянии рамка точно окружает поверхность рисования и имеет такую же высоту. Пластиковый лист, который используется для рисования имеет размеры 34 х 27 см, и затянут под рамой, так как он больше, чем сама поверхность для рисования. Чтобы держать TactiPad закрытым, два плоских магнита расположены по углам доски для рисования, стягивая рамку и поверхность для рисования. Таким образом, лист удерживается на месте.


Размещение чертежного листа
На одной из длинных сторон рамы расположен шарнир, чтобы рама встала точно на место. При открытии рама опирается на две короткие стойки, при этом немного откидываясь назад. В этом положении лист можно легко разместить. Лист следует разгладить руками, одновременно нажимая на лист, в то время как рама опирается на руки и падает на место, как только убираются руки.


Рама
На каждой из четырех сторон рамы размещены пазы. В каждой канавке есть две подвижные ручки, к которым можно прикрепить инструменты для рисования. Градация, которая находится на всех сторонах рамки, указывает на расстояние 5 см (маленькие прорези рядом с поверхностью рисования), указывает каждый сантиметр на внутренней стороне канавки и каждые 0,5 см на внешней стороне канавки.
Начальная точка для обозначения меры находится в верхнем левом углу (если шарнир направлен влево или назад). Край рамки 3,5 сантиметра в ширину. Диаметр ручек составляет 2 сантиметра, и они расположены на расстоянии 1 сантиметра от внешнего края рамы.


Обозначение измерения
Для обозначения меры в сантиметрах на небольшом расстоянии от края сделаны полукруглые углубления шириной 9 миллиметров. Они создают точки между ними, каждая на расстоянии 1 см от другой. С этими точками становится легко прочитать точное расстояние на сантиметр. Поскольку впадины полукруглые, расстояние в 5 миллиметров можно прочитать в самой глубокой точке впадины. Обозначение меры можно найти на всех краях поверхности рисования и на инструментах рисования. Исключением является закругленный край транспортира. Здесь точки между углублениями не указывают 1 сантиметр, а вместо этого указывают угол с шагом 10 градусов.


Ручки и отверстия
Черные ребристые ручки можно перемещать через канавки, (не) привинчивая их. Ручки имеют ширину 2 сантиметра и высоту 8 миллиметров. Они могут быть удалены, полностью открутив их. Чтобы поместить ручку обратно в канавку, поместите ее в произвольное место в канавке и сдвиньте ее до наружного угла, протягивая гайку вдоль. Здесь ручку можно снова прикрутить.

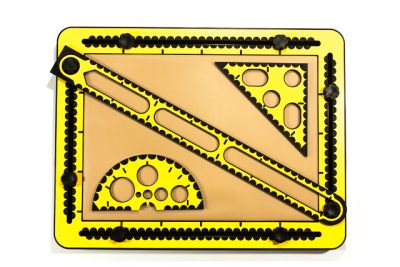

Инструменты рисования
Для рисования прямых линий или определенных углов требуются линейка, угол и транспортир. Те, которые включены в TactiPad, специально разработаны, и имеют отверстия и канавки шириной 2 сантиметра, чтобы точно соответствовать ручкам на раме. Кроме того, инструменты для рисования сделаны с резиновой нижней стороной, которая предотвращает их скольжение по поверхности для рисования.

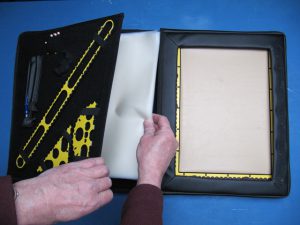

Хранение
TactiPad со всеми его деталями можно хранить в футляре с ручкой и плечевым ремнем. Специальное отделение доступно для хранения пластиковых листов. Этот отсек закрывается на липучку, которая предотвращает перемещение листов во время транспортировки. Отсек находится ниже внутренней стороны, к которой крепятся линейка, угол и транспортир с помощью резиновых лент. Те же резиновые ленты также удерживают основание планшета на месте.
