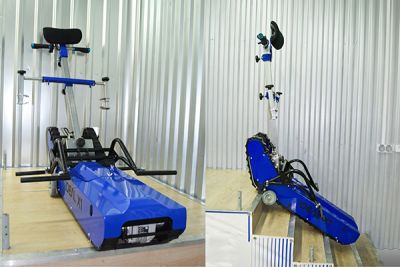

Мобильный лестничный подъемник для инвалидов IDEAL X1

Осуществляется бесплатная доставка по России

Аренда подъемника для инвалидов. Аренда ступенькохода от 12 000 руб.

Данная модель может использоваться для эвакуации инвалидов и людей с ограниченными возможностями.

Мобильный лестничный подъемник для инвалидов IDEAL X1 предназначен для преодоления лестничных маршей людьми с ограниченными возможностями в инвалидных колясках с помощью сопровождающего лица. Подъемник может применяться для большей части используемых в настоящее время инвалидных колясок. Превосходно справляется с преодолением лестничных маршей в подъездах многоквартирных домов, в театрах, библиотеках, учебных заведениях, общественных местах, частных домах и квартирах. Производится компанией резидентом инновационного центра Сколково, при поддержке правительства РФ. Дистрибьютор на территории РФ компания РосОпека. Ступенькоход IDEAL X1 имеет меньшую стоимость по сравнению с аналогами Roby Т09, LG-2004, Sherpa 902.

Лучшее качество в ценовом сегменте
Лестничный подъёмник превосходит по характеристикам российские и зарубежные аналоги при невысокой цене

Плавный скоростной режим
Достаточно силы нажатия пальца на кнопку, чтобы регулировать скорость перемещения

Удобно хранить и транспортировать
IDEAL X1 легко разбирается и компактно складывается, не занимая много места

Сделано в России
Разработан новосибирскими учёными при поддержке Сколково

Долгий срок эксплуатации
Мобильный подъёмник выдерживает до 10 000 часов работы, что соответствует подъёму более тысячи человек

Любой справится с управлением
Удобная конструкция и наличие автоматики и мощных аккумуляторов позволяет легко управлять подъёмником без значительных усилий

Мобильный подъемник для инвалидов может применяться для большей части используемых в настоящее время инвалидных кресел с ручным приводом. Для электроколясок, а также нестандартных колясок с ручным приводом можно использовать дополнительную универсальную платформу.

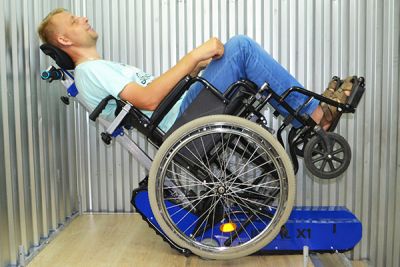

Лестничный гусеничный подъемник для инвалидных колясок IDEAL X1 превосходно справляется с преодолением лестничных маршей в подъездах многоквартирных домов, входной группе театров, библиотек, учебных заведений, общественных местах, частных домах и квартирах. Отличается высоким качеством исполнения, проверенной надежностью, исключительной безопасностью и маневренностью.


Технические характеристики
Габариты устройства в рабочем положении (ширина х высота х длина) 650 х 950 х 1380 мм
Размеры корпуса в сложенном положении (ширина х высота х длина) 440 х 360 х 1080 мм
Размеры штурвала в сложенном положении (ширина х высота х длина) 440 х 120 х 910 мм
Вес общий 47 кг
Вес корпуса (вместе с аккумуляторами) 41 кг
Штурвал 6 кг
Вместимость 1 человек в кресло-коляске
Скорость (подъем - спуск) 3-7 м/мин
Грузоподъемность 160 кг
Количество этажей без подзарядки 23 этажа
Максимальная высота ступени 170 мм
Максимальный уклон лестницы 35о
Минимальная ширина лестницы 750 мм
Температура эксплуатации от -10 о до +45 о
Влажность окружающей среды mах 90%
Рабочее напряжение 24В
Двигатель 350 Ватт
Внешнее зарядное устройство Питание от сети 220 В, 50 Гц. Ток заряда 1.8А
Батарея 12В, 12А*ч – 2шт
Время перезарядки батарей 4,5 часа
Предохранитель 40 A


Особенности
Регулировка скорости движения;

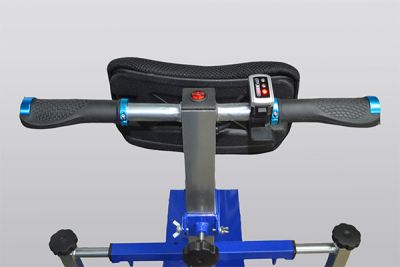

Трехцветовой индикатор заряда батареи на штурвале;
Складывающиеся опоры колес для уменьшения габарит при хранении и транспортировке;
Люк доступа к аккумуляторам;
Плавный разгон и торможение без рывков;
Индикатор питания на панели;
Съемный подголовник.


Обеспечение безопасности
Электронная система контроля допустимого угла наклона;
Электронная система контроля нагрузки привода;
Система самоторможения при отключении двигателя;
Ремень безопасности;
Аварийный выключатель на штурвале;
Кнопка аварийного движения на панели;
Кнопка общего отключения питания;
Ключ доступа.


1. ВВЕДЕНИЕ
Руководство включает в себя инструкцию по эксплуатации лестничного гусеничного подъемника IDEAL X1, его технические характеристики, а также инструкцию по его осмотру и техническому обслуживанию. Пожалуйста, внимательно изучите данное руководство перед использованием подъемника. Храните его с особой бережностью в доступном для Вас месте. Не используйте подъемное устройство, если при его получении Вы заметили повреждения, полученные вследствие его транспортировки. Для проверки работоспособности данного оборудования обратитесь в специализированный технический центр. При обращении укажите индивидуальный серийный номер подъемника.

Лестничный гусеничный подъемник для инвалидов IDEAL X1 предназначен для преодоления лестничных маршей людьми с ограниченными возможностями в инвалидных колясках с помощью сопровождающего лица. Подъемник может применяться для большей части используемых в настоящее время инвалидных кресел. Превосходно справляется с преодолением лестничных маршей в подъездах многоквартирных домов, в театрах, библиотеках, учебных заведениях, общественных местах, частных домах и квартирах. Отличается высоким качеством исполнения, проверенной надежностью, исключительной безопасностью, маневренностью и современным дизайном.


2. ОСНОВНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Перед началом эксплуатации подъемного устройства внимательно ознакомьтесь с данным руководством по эксплуатации. Водитель – это лицо, которое управляет лестничным подъемником. Прежде всего, водитель должен испробовать данное оборудование без человека в кресло-коляске. Для получения практических навыков необходимо выполнить подъем-спуск по лестничному маршу и осуществить маневрирование по горизонтальной поверхности. Водителем должен быть человек, способный физически осуществлять управление массой устройства и человека, перевозимого с его помощью. Подъемник должен всегда находиться перед водителем, а тот, в свою очередь, должен крепко держать штурвал обеими руками. Использование данного подъемного устройства возможно только в помещениях, которые защищены от атмосферных явлений.


3. КОМПЛЕКТНОСТЬ
- Корпус гусеничного подъемника – 1 шт.
- Штурвал – 1 шт.
- Подголовник – 1 шт.
- Зарядное устройство – 1 шт.
- Паспорт и инструкция по эксплуатации– 1 шт.


4. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Транспортировка гусеничного подъемника в разобранном виде может осуществляться вручную на небольшие расстояния, а также посредством операции разгрузки/выгрузки. Транспортировка корпуса должна осуществляться при помощи двух специальных ручек, расположенных друг напротив друга по концам. Хранение гусеничного подъемника должно осуществляться в сухом помещении. Необходимо защитить подъемник от пылевых загрязнений, закрыв его. Категорически запрещено хранить устройство в месте, подверженном воздействию атмосферных явлений.


5. УСТАНОВКА
5.1. Подготовка к работе
Прежде чем начать установку, внимательно ознакомьтесь с данным руководством. Необходимо достать подъемник из упаковки. Для этого нужно разрезать лезвием защитную пленку, не повредив при этом поверхности устройства. Удалить возможные остатки упаковки и пыль с поверхности оборудования. Упаковку гусеничного подъемника следует сохранить для дальнейшего использования в случае наступления гарантийного случая или необходимости проведения ремонта, чтобы обезопасить устройство от повреждений при его транспортировке.
ВНИМАНИЕ! Сборка и разборка подъемника производится только на основные узлы! Детальная разборка составных частей гусеничного подъемника вне сервисных центров недопустима!

Сборка подъемника осуществляется в следующей последовательности:
1) Установка штурвала в специальный разъем основания штурвала и закрепление его при помощи барашка.
2) Подключение штекера штурвала в разъем на панели управления. Разборка подъемника осуществляется в обратном порядке. Перед началом работы нужно убедиться, что аккумуляторные батареи полностью заряжены.

После сборки необходимо:
1) Проверить надежность крепления штурвала к корпусу.
2) Проверить работоспособность подъемника на ровной поверхности на холостом ходу. Для этого необходимо включить кнопку включения/выключения питания. Индикатор питания должен светиться зеленым светом. Далее нужно убедиться в движении левой и правой гусениц при помощи кнопки аварийного управления.
3) После данной проверки необходимо отключить питание и установить кресло-коляску на подъемник.

ВНИМАНИЕ! Запрещено перемещение рук и ног в рабочую зону гусеничного подъемника во время его движения.

Перед использованием подъемника необходимо убедиться, что лестничные марши, которые вы планируете преодолевать с помощью данного устройства, соответствуют следующим критериям:
- высота ступени не превышает 180 мм
- наклон лестницы не превышает 35 град
- радиус закругления ступени не превышает 20 мм.

ВНИМАНИЕ! При несоответствии лестницы данным параметрам эксплуатация подъемника запрещается.

5.2. Установка кресло-коляски на гусеничный подъемник.
1) Установить подъемное устройство в удобном месте. Разложить складные опоры колес.
2) Закатить кресло-коляску на подъемник.
3) Ослабить фиксатор зажимного устройства, поднять или опустить зажимное устройство на уровень, удобный для зажима спинки коляски. Развести захваты зажимного устройства влево и вправо до упора.
4) Развести «крабы» захватов путем вращения фиксатора «крабов» на расстояние достаточное для захвата спинки коляски. Зажать «крабами» сначала правую затем левую сторону спинки коляски. Зажим осуществляется путем вращения фиксаторов «крабов».
5) Отрегулировать подголовник по высоте в соответствии с ростом человека, сидящего в кресло-коляске.
6) Пристегнуть человека, сидящего в кресле-коляске, ремнем безопасности.
7) Поставить кресло-коляску на тормоза.
8) Перевести штурвал в рабочее положение. Для этого необходимо установить одну ногу на опору колес и потянуть штурвал на себя до срабатывания защелки штурвала.
9) Начать движение.


6. ИСПОЛЬЗОВАНИЕ
6.1. Общие рекомендации.
Для приобретения практического опыта управления гусеничным подъемником водитель должен сначала потренироваться в управлении им без пассажира. Данную тренировку необходимо проводить до полной уверенности водителя в своих действиях. Водитель каждый раз должен располагать подъемник на лестнице таким образом, чтобы пассажир был повернут спиной к стороне подъема.

ВНИМАНИЕ!
1) Водитель всегда должен удерживать штурвал двумя руками при нахождении пассажира на подъемнике (даже при прямолинейном движении).
2) Ремни безопасности должны быть пристегнуты до начала движения.
3) Не допускается движение по лестницам при разряженных аккумуляторных батареях (индикатор заряда аккумуляторов мигает красным цветом).
4) Необходимо проверить исправность системы аварийной остановки подъемника путем нажатия кнопки аварийного выключения.

6.2. Ручное маневрирование на прямолинейных участках
Для осуществления быстрого перемещения и поворотов подъемника можно использовать ручное маневрирование:
1) Надавливая на штурвал вниз, поднять переднюю часть подъемника и удерживать её с опорой на холостых колесах.
2) Толкать подъемник в нужном направлении.

6.3. Подъем по лестнице
1) Осуществляя ручное маневрирование (п. 6.2) приблизить гусеничный подъемник с пассажиром на борту к первой ступени лестничного марша.
2) Начать движение в направлении подъема
РЕКОМЕНДАЦИИ: Если при заезде на лестничный марш гусеницы начинают проскальзывать, можно потянуть вверх за ручки штурвала так, чтобы вес подъемника с пассажиром перенести на переднюю часть гусениц. Это улучшит сцепление с поверхностью.
3) Проехать маршрут до совпадения стрелки на борту подъемника с верхней ступенью.
4) Потянуть штурвал на себя и медленно опустить корпус подъемника до соприкосновения с ровной площадкой.
5) Надавить вниз на штурвал, чтобы задействовать вспомогательные колеса и развернуть подъемник для движения по следующему лестничному маршу.

6.4. Спуск по лестнице.
1) При ручном маневрировании (п.6.2), приблизить к первой ступени марша. Начать движение в направлении спуска и доехать до совпадения стрелки на борту подъемника с краем первой ступени.
2) Поднимая штурвал от себя, медленно опустить корпус подъемника до соприкосновения гусениц со второй ступенью лестничного марша.
3) Проехать маршрут до лестничной площадки.
4) Надавить вниз на штурвал, чтобы задействовать вспомогательные колеса и развернуть подъемник для движения по следующему лестничному маршу.

ВНИМАНИЕ! Перед началом подъема или спуска подъемник должен быть установлен строго перпендикулярно лестничному маршу.
ВНИМАНИЕ! Есть вероятность, что гусеницы будут скользить по краю ступени при движении гусеничного подъемника. Это может привести к легкому проскальзыванию подъемника вперед. Поэтому всегда держите штурвал крепко обеими руками.
РЕКОМЕНДАЦИИ: Если проходимый путь представляет собой единственный лестничный марш, то подъемник следует устанавливать по центру марша. Если необходимо преодолеть несколько маршей, то рекомендуется устанавливать подъемник как можно ближе к перилам или к стене лестничного проема. Такое позиционирование облегчает маневрирование на лестничных площадках.

6.5. Управление скоростью и направлением движения
Скорость движения гусеничного подъемника регулируется путем нажатия на ручку акселератора). При сильном нажатии на ручку акселератора скорость движения увеличивается. Смена направления движения подъемного устройства (вперед-назад) осуществляется при помощи переключателя движения.

6.6. Снятие кресла-коляски с пассажиром с подъемника
Рекомендуется выполнять на ровной поверхности в следующей последовательности:
1) Вернуть штурвал в установочное положение. Для этого необходимо немного надавить на штурвал вниз, носком ноги поддеть защелку штурвала вверх. Затем медленно отвести штурвал от себя, установив одну ногу на опору колеса.
2) Далее необходимо повторить шаги, описанные в разделе 5.2 в обратном порядке.


7. ИНСТРУКЦИЯ ПО УХОДУ ЗА ПОДЪЕМНИКОМ
7.1. Резиновые гусеницы.
Перед каждым выездом необходимо проверять состояние гусениц на предмет отсутствия трещин, масляных пятен на них. Поверхность гусениц снаружи и изнутри должна быть чистой. Один раз в неделю необходимо проверять натяжение гусениц и при необходимости производить натяжение с помощью предусмотренных натяжных винтов. На приводное колесо необходимо наносить силиконовую смазку, которая значительно уменьшит нагрузку на электродвигатель.

7.2. Для обеспечения стабильной работы вашего гусеничного подъемника, пожалуйста, соблюдайте следующие правила:
1) Перед началом работы внимательно прочитайте руководство по эксплуатации.
2) Не старайтесь самостоятельно открыть устройство управления подъемником, отремонтировать его или внести какие-либо изменения. Это может привести к порче устройства управления и нарушению гарантийных условий. Периодически протирайте его поверхность чистой и сухой тряпкой. Соблюдайте рабочий температурный режим, указанный производителем. Не перегружайте устройство управления.
3) Не старайтесь самостоятельно починить двигатель. Это приведет к порче и лишению
гарантий производителя. Не допускайте попадания воды в двигатель, это его испортит.

Ежедневно:
1. Следите за уровнем заряда аккумуляторных батарей.
2. Проверяйте работоспособность системы аварийной остановки подъемника.

Еженедельно:
1. Проверяйте состояние резиновых гусениц.
2. Очищайте поверхности подъемника влажной тряпкой. Следите за тем, чтобы влага не попала на панель управления.
3. Следите за креплением всех винтов и гаек.

Ежемесячно:
1. Проверяйте состояние аккумуляторных батарей. Если необходимо, проводите их чистку.
2. Контролируйте электрические цепи и их соединения.
3. Проверяйте гусеницы на предмет деформаций и повреждений.

Ежегодно:
Связывайтесь с производителем и передавайте информацию о текущем состоянии устройства.


8. ЗАРЯДКА АККУМУЛЯТОРНЫХ БАТАРЕЙ
На гусеничном подъемнике установлены свинцово-кислотные аккумуляторные батареи.
Полностью заряженные аккумуляторные батареи при отсутствии эксплуатации должны заряжаться не позднее, чем через 6 недель.

ВНИМАНИЕ! Следите и поддерживаете аккумуляторные батареи в заряженном состоянии.
Зарядное устройство аккумуляторных батарей устроено таким образом, что автоматически переходит в режим подзарядки, то есть переключается на сохранение заряда, не допуская, таким образом, перезаряд аккумуляторных батарей.

Оптимальная температура для процесса зарядки составляет 20-25º С.

ВНИМАНИЕ! Следите за тем, чтобы не допускать механических повреждений аккумуляторных батарей.

Правила безопасного использования.
Используйте зарядное устройство только по прямому назначению.
Зарядное устройство не должно подвергаться воздействию окружающей среды с повышенной влажностью и с повышенными температурами.

ВНИМАНИЕ! НЕ включайте подъемник во время зарядки аккумуляторных батарей, установленных на подъемнике.

Зарядное устройство для аккумуляторных батарей.
Зарядное устройство, поставляемое в комплекте вместе с гусеничным подъемником, предназначено для зарядки аккумуляторных батарей от бытовой электросети, напряжением 220 В и частотой 50 Гц.

Замена аккумуляторных батарей.
Срок службы аккумуляторных батарей составляет 300 полных циклов заряда-разряда.

При замене аккумуляторных батарей необходимо:
1) Отключить питание подъемника.
2) Снять платформу опоры колес, открутив 4 болта
3) Снять кожух корпуса
4) Снять планку прижимную
5) Снять неработающие аккумуляторные батареи и заменить их на новые соответствующего типа.

РЕКОМЕНДАЦИИ: Используйте аккумуляторные батареи, рекомендуемые производителем гусеничного подъемника. Применение аккумуляторов с разными эксплуатационными характеристиками может привести к неэффективной работе подъемного устройства.

ВНИМАНИЕ: Соблюдайте полярность подключения проводов при замене аккумуляторных батарей! При несоблюдении полярности устройство выйдет из строя.
