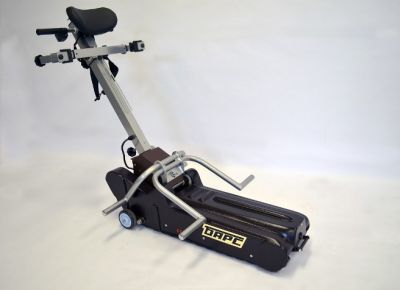

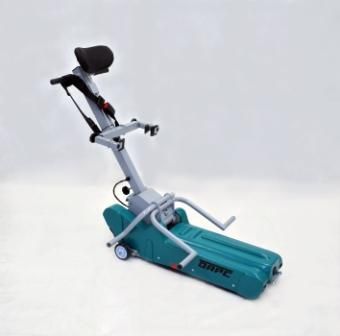

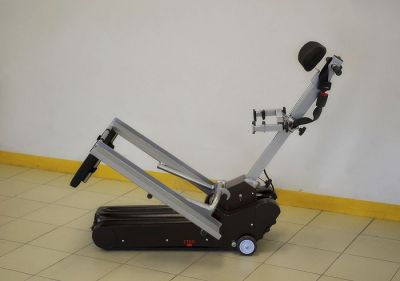

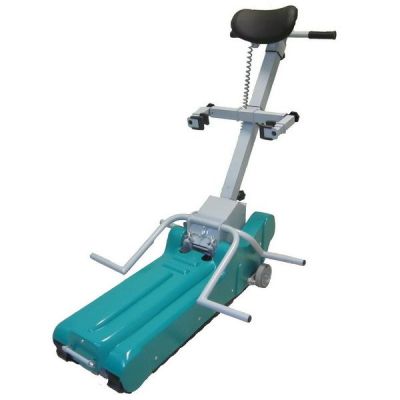

Лестничный гусеничный подъемник для инвалидов БАРС УГП-130

Мобильный лестничный гусеничный подъемник БАРС УГП-130 – техническое средство социальной реабилитации людей с ограниченными возможностями. Подъемник предназначен для преодоления лестниц человеком, находящимся в кресле-коляске и при управлении подъемником лицом, сопровождающим пользователя. Обувь лица, сопровождающего пользователя, должна обеспечивать надежный контакт со всеми поверхностями на пути передвижения подъемника вместе с человеком.
БАРС УГП-130 – автономное мобильное средство и Вы можете применять его везде на лестничных маршах. Никогда не перевозите человека на подъемнике по мокрым, скользким, обработанным воском, гладким или похожим поверхностям, на которых сопровождающий не имеет достаточного сцепления с поверхностями. Так же могут быть опасны незакрепленные, свободно лежащие ковры или ковровые покрытия.
С целью безопасности окружающих следите чтобы во время передвижения подъемника по лестничному маршу ниже на лестнице не находились люди.
Ни при каких обстоятельствах не выпускайте вместе одновременно из обеих рук руль подъемника во время движения по лестничному маршу!
Кресла-коляски, перемещаемые с человеком на подъемнике БАРС должны быть оборудованы штатными ремнями безопасности или другой системой безопасности человека.
Во время перемещения на подъемнике человека в кресле-коляске безусловно должны использоваться штатные ремни безопасности. Не допускайте свисания элементов ремней безопасности за пределами подлокотников кресла-коляски.
Во избежание травм следите за тем, чтобы руки перевозимого человека во время движения не свешивались по бокам за пределы подлокотников кресла-коляски.
При появлении необычных шумов или вибрации во время движения подъемника он должен быть остановлен и передан в сервисной центр для выполнения гарантийного или текущего технического обслуживания.
Не используйте подъемник при крайне высоких температурах и влажности окружающей среды, т.к. есть опасность перегрева и, соответственно, повреждения устройства. При использовании подъемника избегайте также крайне низких температур окружающей среды.
При перевозке подъемника транспортными средствами рекомендуется отсоединить рулевую колонку от агрегата, что облегчит погрузку, укладку и разгрузку.
Не забывайте, что перед использованием подъемника, аккумуляторные батареи должны всегда быть полностью заряжены, что позволяет преодолевать не менее 300 ступеней.

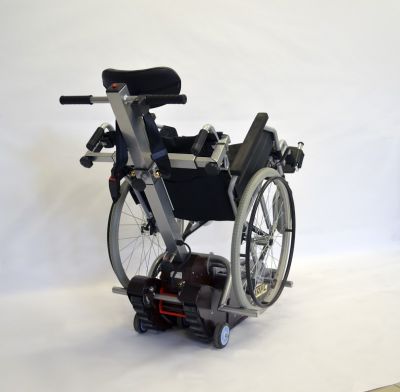

Лестничный подъемник для инвалидов БАРС УГП 130

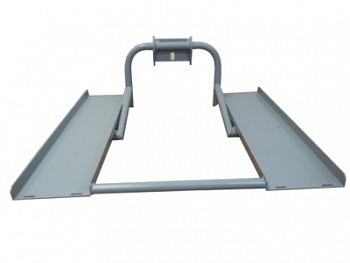

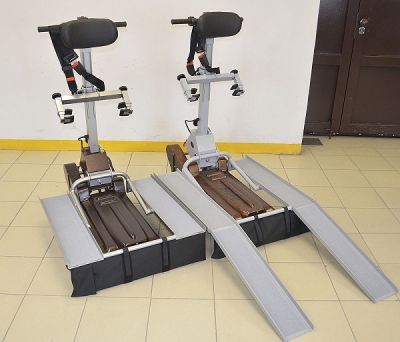

изготавливается без платформы. В этом случае кресло-коляска устанавливается на опоры для колес и закрепляется захватами за спинку коляску.
При доукомплектовании БАРС- УГП- 130 платформой, кресло-коляска (в том числе и с электроприводом) устанавливается на нее.


Стандартный комплект поставки:
- гусеничный подъемный агрегат с установленным блоком аккумуляторных батарей и с основанием рулевой колонки 1 шт.
- рулевая колонка с фиксатором кресла-коляски, подголовником, ремнем безопасности 1 шт.
- съемная опора под кресло-коляску 1 шт.

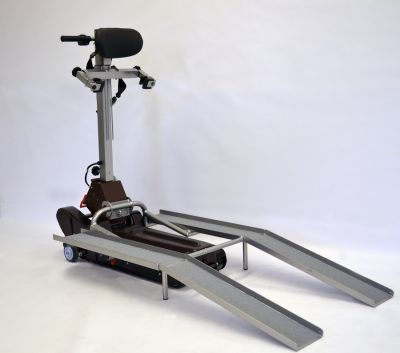

- платформа (опция) 1 шт.
- зарядное устройство 1 шт.
- руководство по эксплуатации 1 шт.
- измеритель угла наклона лестницы 1 шт.
- видеодиск обучения сборки и движению 1 шт.
- электрический кабель со штекером и кнопкой управления для аварийного опускания
подъемника до лестничной площадки 1шт.
- предохранитель 40А 1 шт.


Преимущества:
1. Устанавливается дополнительная опора для надежного крепления коляски.
2. Цена ниже чем зарубежные аналоги.
3. Установлен звуковой сигнал разряда батареи.
4. Раскраска кожуха по желанию заказчика.
5. Российский производитель.
6. Заказ любых комплектующих на подъемник.
7. Компактность по сравнению с зарубежными аналогами. Помещается в багажник отечественного автомобиля.
8. Вес подъемника меньше чем у зарубежных, что позволяет одному человеку погрузить в машину.
9. Простота управления.
10 Изготовление подъемника под желание покупателя. (Раскраска, габариты, вес, комплектация)

Технические характеристики лестничного подъемника для инвалидов БАРС УГП 130

Тяговая установка
Редуктор червячный Соотношение 1/60
Резиновая гусеница НТD-8М
Шкивы приводные Z=40
Система натяжения шкивов
Колеса для движения по прямолинейному участку 4 колеса

Эксплуатационные характеристики
Направление движения Вперед/назад
Скорость (Подъем/ спуск) 3-8 м/мин
Вместимость 1 человек в кресле-коляске
Грузоподъемность до 160 кг
Количество преодолеваемых ступеней 650
Угол наклона ступеней Max. 35 градусов
Высота ступеней 100-180мм.
Радиус закругления профиля ступеней 0-20мм.

Условия окружающей среды
Температура -10 - +50
Влажность Мах.90%

Габариты
Подъемный агрегат: 940х410х400
Рулевая колонка: 470х250х765
Общие габариты: 1270х640х990
Вес общий 36,6 кг
Корпус машины 33 кг
Рулевая колонка 3,6 кг

Электроустановка
Двигатель постоянного тока 350Ватт
Потребление 19,5 А
Зарядное устройство 220В перем.тока
Батарея герметически запечатанная 2 * 12В 12Ah
Время перезарядки батарей 8 часов при полностью разряженных батареях
Предохранитель 40 A

Управление
Кнопка хода (вперед/назад)
Сигнализационные элементы
Световой индикатор зеленого света Подано электропитание
Световой индикатор красного света (мигающий) Батарея разряжена
Звуковой сигнал уровня заряда батарей Батарея разряжена

Безопасность при эксплуатации
Съемная дополнительная опора Наличие
Ремень безопасности Наличие
Система аварийного спуска Наличие

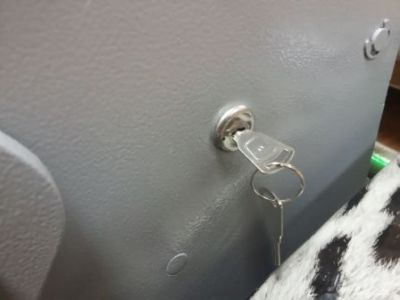

Ключ несанкционированного использования Наличие

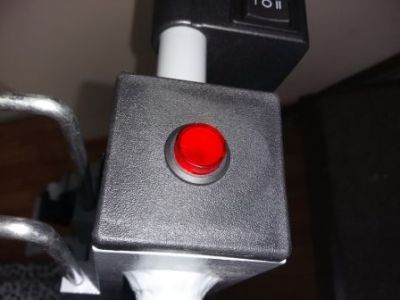

Кнопка аварийной остановки движения В рабочем состоянии кнопка аварийной остановки горит красным цветом
Окруж. среда внутри/снаружи
Ступени Параллельные без облицовок
Наклон Мах.35 градусов
Высота ступени Мах. 180мм – Миn.100 мм
Радиус закругления профиля ступени В интервале 0 и 20 мм

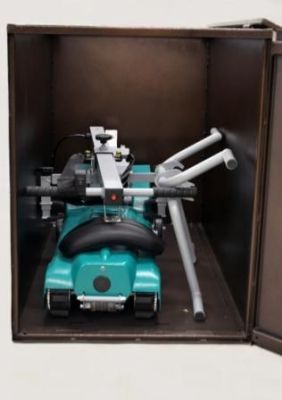

Транспортировка
Транспортировка подъемника в разобранном виде может осуществляться вручную на небольшие расстояния или посредством операции разгрузки/ выгрузки. Агрегат должен транспортироваться используя соответствующие ручки.

Хранение
- Хранить подъемник в сухом помещении
- По возможности защитить подъемник от пыли, закрыв его
- Не подвергать подъемник воздействию атмосферных влияний

Характеристика составных частей подъемника:

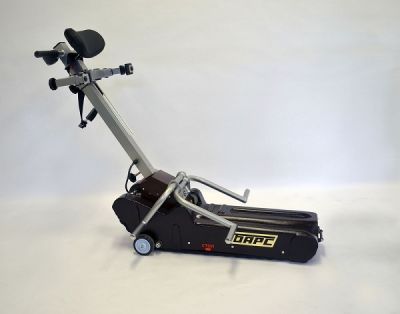

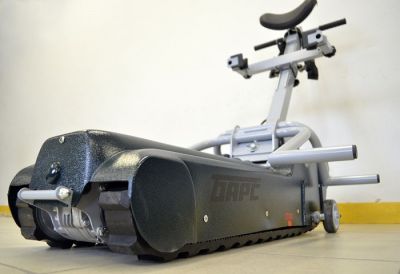

1. Подъемный агрегат выполняет функцию перемещения кресла-коляски с человеком по ступеням лестничных маршей. Подъемный агрегат закрытого типа, внутри которого размещен рабочий механизм с электрическим приводом.
Движитель рабочего механизма представляет из себя блок батарей по 12В каждая, электродвигатель постоянного тока 350 ватт, редуктор и гусеницы, с помощью которых и перемещается весь подъемник по лестнице вверх и вниз.
Материал гусеницы, ее ребристость исключают проскальзывание при движении по лестнице.

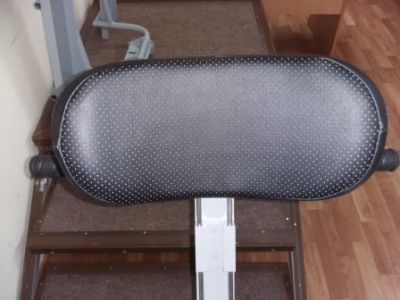

В верхней части подъемного агрегата предусмотрен съемный кронштейн для крепления рулевой колонки, для переноски агрегата предусмотрена ручка.
В нижней части подъемно агрегата расположены по два колеса с каждой стороны, с помощью которых можно перемещать подъемник, от места установки на него кресла-коляски с человеком, до лестничного марша.

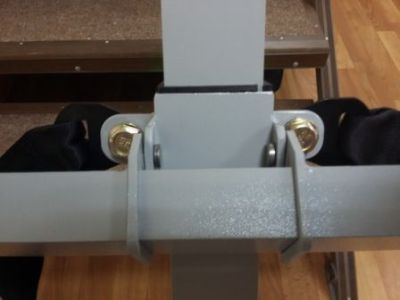

2. Основание для крепления рулевой колонки к подъемнику
Выполняет функцию промежуточного элемента, с помощью которого соединяется гусеничный агрегат с рулевой колонкой и обеспечивает удержание кресла-коляски на опорах при движении по лестнице.
3. Рулевая колонка (штурвал) подъемника выполняет функцию обеспечения движением подъемника, а так же закрепления с помощью фиксатора кресла-коляски на подъемник. Кроме того, установленный с возможностью регулировки по высоте подголовник, обеспечивает поддержку головы пользователя во время перемещения на подъемнике. Рулевая колонка устанавливается на основание рулевой колонки и закрепляется винтом.
4. Блок аккумуляторов выполняет функцию автономного обеспечения электропитанием систем управления и электродвигателя рабочего механизма. Установлен на раме агрегата под пластмассовым обтекателем.
На подъемнике устанавливаются аккумуляторные батареи, разрешенные к перевозке воздушным транспортом, включая Международную ассоциацию воздушного транспорта ( IATA).
Блок аккумуляторных батарей включает в себя две герметичных, не обслуживаемых, свинцово-кислотных батарей, номинальным напряжений 12В каждая, и соединенных последовательно. Конструкция блока аккумуляторных батарей обеспечивает безопасное их использование в любых положениях, относительно горизонта и не требует технического обслуживания в процессе эксплуатации, кроме, естественно, его зарядки.
Знак « СЕ» свидетельствует о соответствии аккумуляторов требований директив о низком напряжении и электромагнитной совместимости.

Характеристика аккумуляторной батареи:
Номинальное напряжение - 12В
Номинальная емкость – 12Ah
Тип батареи – необслуживаемая
Диапазон температур до +40 градусов
Предохранительное устройство – плавкий предохранитель - 40 А

Внимание! Постоянно поддерживайте аккумуляторные батареи в заряженном состоянии. Это позволит Вам существенно продлить срок их службы, а так же стабильно преодолевать наибольшее количество ступеней на лестничных маршах.

Элементы системы управления:

1. Главный выключатель выполняет функцию подключения бортовой сети подъемника к источнику питания и имеет два фиксированных положения:
« 0 » - нейтральное положение
« 1» - рабочее положение.
Включение электропитания осуществляется нажатием клавиши главного выключателя в рабочее положение « 1», выключение электропитания осуществляется переводом его в положение « 0».
2. Светодиодные индикаторы
2.1 Подача электропитания в бортовую сеть подъемника подтверждается светодиодным индикатором зеленого света, который горит постоянно, пока не будет выключен главный выключатель.
Горящий зеленым светом светодиодный индикатор подтверждает готовность подъемника к преодолению ступеней.
2.2 Светодиодный индикатор красного света выполняет функцию оповещения (контроля) о состоянии зарядки блока аккумуляторных батарей. При разряде аккумуляторных батарей светодиодный индикатор красного света загорается и непрерывно мигает, что означает, что на оставшемся заряде можно преодолеть не более 50 ступеней. Кроме того, включается звуковой зуммер, который дополнительно оповещает о разряде батарей.
Внимание! При горящем и мигающем светодиодном индикаторе красного света, при появившемся предупредительном зуммере, принимайте меры об остановке движения и зарядке батарей.

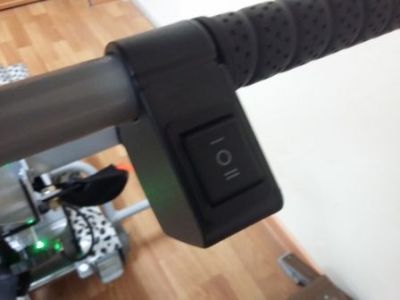

2.3 Переключатель вверх/вниз выполняет функцию включения двигателя на движение подъемника вверх или вниз:
- для движения вниз по лестнице нажать клавишу переключателя в положение «-»
- для движения вверх по лестнице нажать клавишу переключателя в положение «=».
После установки переключателя в положение «-» или «=», нажатием любой из кнопок начинается движение подъемника. Кнопки включения не имеют фиксированного положения и находятся в нейтральном положении, обозначенном знаком «0».

Сборка (разборка) гусеничного подъемника

Недопустимо детальная разборка составных частей подъемника вне сервисных центров!

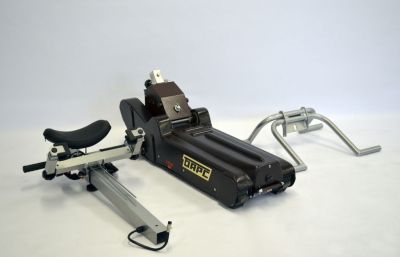

Сборка подъемника заключается в установке на корпус агрегата:
- основание рулевой колонки и его фиксации с помощью винтов
- установка на основание рулевой колонки самой рулевой колонки, с фиксацией ее винтом.
- с помощью зацепов установить съемную опору под кресло-коляску на основание рулевой колонки, с закреплением его винтом

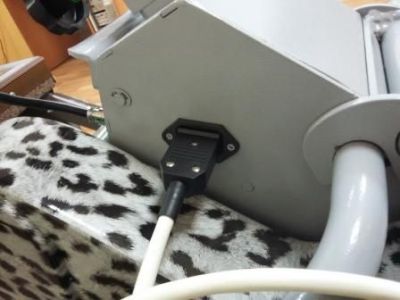

- подключение штекера в гнездо на основании рулевой колонки
- разборка подъемника перед транспортировкой выполняется в обратном порядке.

Обратить внимание на надежность закрепления рулевой колонки к агрегату.

Проверить работу системы информации, работу подъемника на холостом ходу без движения по лестничному маршу.
- включить главный выключатель, светодиодный индикатор должен светиться зеленым светом
- включение выключателем вверх/вниз убедиться, что правые и левые гусеницы приходят в движение.

Внимание! Во время движения подъемного механизма не допускается перемещение рук и ног в рабочую зону агрегата (движителя). Перед установкой кресла- коляски отключить главным выключателем электропитание бортовой сети подъемника.

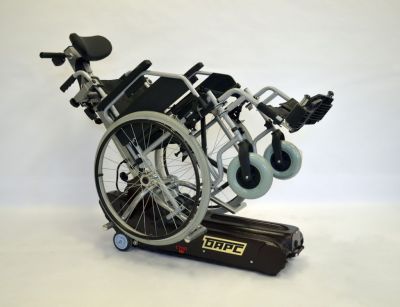

Установка кресла-коляски на подъемник.

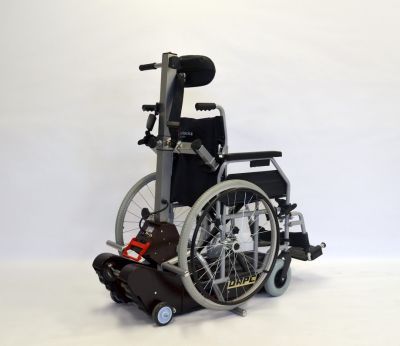

Универсальный гусеничный подъемник Барс УГП 130 предоставляет возможность преодоления ступеней лестничных маршей практически на всех видах кресел-колясок:
- поставьте подъемник в удобное место для установки на него кресла-коляски с пассажиром и накатите кресло-коляску на подъемник, затем поставьте кресло-коляску на тормоза.
- фиксатор кресла-коляски на рулевой колонке поднять в верхнее положение и зафиксировать винтом фиксатора к стойке рулевой колонки.
- вывернуть винты захвата до упора, обеспечивая свободный захват спинки кресла-коляски захватами фиксатора.
- развести захваты фиксатора влево и вправо до упора
- ослабить винт фиксатора и отрегулировать расположение фиксатора кресла-коляски по высоте относительно спинки.
-освободить основание рулевой колонки от стопора и фиксирующих защелок, соединяющих его с гусеничным агрегатом.

Освобождение от защелок производить ручкой, поднятием ее вверх.
Наклонить рулевую колонку до касания со спинкой кресла-коляски и захватами фиксатора закрепить кресло-коляску на подъемнике.
- винтом фиксатора закрепить фиксатор кресла-коляски к стойке рулевой колонки на необходимой высоте.
- отрегулировать подголовник по высоте, в соответствии с ростом человека, сидящего в кресле коляске.
- пристегнуть человека, сидящего в кресле коляске, ремнем безопасности.
- начать движение.

Рекомендации по передвижению по лестничным маршам

Общие рекомендации.
При отсутствии практического опыта и навыков передвижения по ступеням лестничного марша, рекомендуется сначала потренироваться, в управлении им, без пассажира, до появления уверенности в своих действиях.
В начальный период получения практики перемещения по лестничным маршам с человеком, возможно применение прерывистого режима движения с остановкой на любой ступени, управляя клавишей переключения «вверх/вниз».

Внимание!
1. застегнуть ремни безопасности перед началом перемещения по лестничному маршу
2. при нахождении на борту подъемника человека всегда крепко удерживайте рулевую колонку (штурвал) обеими руками, даже при движении по прямолинейному участку
3. не начинайте движение при мигающем красном светодиоде, требуется немедленная зарядка аккумуляторных батарей
4. проверить исправность аварийной остановки подъемника, отпуская клавишу переключателя «вверх/вниз»

Ручное маневрирование на прямолинейных участках
Для быстрого перемещения и поворотов подъемника необходимо маневрировать в ручную:
- прилагая усилия на рулевую колонку вниз, поднять переднюю часть подъемника и удерживать ее с опорой на холостых колесах
- толкать подъемник в нужном направлении.

Контроль наклона лестничного марша
Эта проверка должна выполняться каждый раз, когда необходимо перемещаться по новой, ранее не опробованной лестнице.
При угле наклона лестницы более 35 градусов эксплуатация подъемника запрещается, так как возможно проскальзывание гусеницы по лестничному маршу.

Подъем по лестнице
Осуществляя ручное маневрирование приблизить гусеничный подъемник с пассажиром на борту к первой ступени лестничного марша:
- если проходимый путь представляет собой единственный лестничный марш, то подъемник следует устанавливать по центру марша
- если необходимо преодолеть несколько маршей, то рекомендуется устанавливать подъемник как можно ближе к перилам или к стене лестничного проема. Такое позиционирование облегчает маневрирование на лестничных площадках.

Внимание! Есть возможность того, что гусеницы будут скользить по краю ступени при движении подъемника. Это может привести к легкому проскальзыванию подъемника вперед.
По этой причине, при сидящем на борту подъемника человеке, даже на прямолинейных участках всегда крепко держите рулевую колонку (штурвал) обеими руками.

Спуск по лестнице.
- маневрируя вручную, приблизить к первой ступени марша до совмещения отметки «Стоп» на раме агрегата с кромкой первой ступени марша
Внимание! Необходимо убедиться , что подъемник установлен строго перпендикулярно лестничному маршу.
- поднимая рулевую колонку (штурвал) от себя медленно опустите агрегат подъемника до соприкосновения гусениц со второй ступенью лестничного марша
- нажать на кнопку хода в направлении спуска вниз и пройти маршрут до лестничной площадки.
- доходя до конца лестничного марша, боковые подвижные колеса автоматически устанавливаются в положение удобное для последующего ручного маневрирования на лестничной площадке
- нажав на рулевую колонку к низу задействовать вспомогательные колеса и развернуть подъемник для движения по следующему лестничному маршу.
Внимание! Всегда крепко держите рулевую колонку (штурвал) обоими руками во время движения по лестничному маршу.

Снятие кресла-коляски с человеком с подъемника
Рекомендуется выполнять на ровной площадке в следующей последовательности:
- электропитание бортовой сети должно быть отключено главным выключателем
- наклонить рулевую колонку (штурвал) вперед, освободить стопор и защелки, фиксирующие ее относительно агрегата
- с помощью винтов захвата освободить крепление рулевой колонки к спинке кресла-коляски и скатить коляску с подъемника.

Зарядка аккумуляторной батареи
Установленные на подъемнике герметичные свинцово-кислотные аккумуляторные батареи не требуют технического обслуживания в процессе эксплуатации, кроме своевременной зарядки.
Аккумуляторные батареи подвержены саморазряду, то есть даже при отсутствии рабочего режима они теряют емкость. В следствии этого, полностью заряженные батареи при отсутствии эксплуатации должны заряжаться не более чем через три недели.
Внимание! Постоянно поддерживаете аккумуляторные батареи в заряженном состоянии.
Зарядное устройство аккумуляторных батарей автоматически переходит в режим подзарядки, то есть переключается на сохранение заряда, не допуская, таким образом, перезаряд аккумуляторных батарей.
Оптимальная температура для процесса зарядки составляет 20-20 градусов С.
Избегайте полного разряда аккумуляторных батарей. Оберегайте блок аккумуляторов от повреждений.

Правила безопасности.

Используйте зарядное устройство только по прямому назначению. Подключение зарядного устройства должно осуществляться, в первую очередь, к аккумуляторной батарее, а затем к электросети.
Отключение в обратной последовательности.
При достижении полного заряда аккумуляторных батарей зарядное устройство должно быть отключено от электросети и аккумуляторных батарей. Зарядное устройство не должно подвергаться воздействию окружающей среды с повышенной влажностью и с повышенными температурами.
Запрещается во время зарядки аккумуляторных батарей, установленных на подъемнике, включать бортовую электросеть подъемника главного выключателя. Включать рабочий механизм переключателем вверх/вниз.

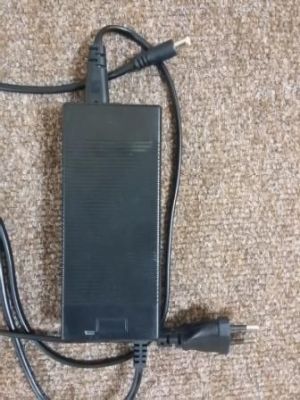

Сетевое зарядное устройство для аккумуляторных батарей.
Зарядное устройство, поставляемое в комплекте вместе с подъемником, предназначено для зарядки аккумуляторных батарей от бытовой электросети, напряжением 100-240В и частотой 50Гц.
Основные технические данные
Электросеть переменного тока:
-напряжение электросети 100-240В
-частота тока 50-60ГЦ
- арифметический зарядный ток 3 А
- степень защиты IP 40
- класс защиты II
- характеристика зарядного устройства СЕ


Зарядка аккумуляторных батарей от бытовой электросети.
Зарядка аккумуляторных батарей лестничного подъемника осуществляется во всех случаях в составе блока аккумуляторов через гнездо подключения зарядного устройства
Зарядка блока аккумуляторных батарей может осуществляться как с составе подъемника так и вне его.

Гусеничные ленты
Назначение гусениц:
-перемещение подъемника по лестничным маршам
- надежное сцепление подъемного устройства с лестницами и исключение проскальзывания при движении

Внимание!
-перед каждым выездом необходимо проверить состояние гусениц на предмет отсутствия трещин, масленых пятен на них. Поверхность гусениц снаружи и изнутри должна быть чистой
- один раз в неделю проверять натяжение гусениц и при необходимости производить натяжение с помощью, предусмотренных натяжных винтов
- на приводное колесо нанести смазку, которая значительно уменьшит нагрузку на электродвигатель.

Монтаж платформы
Назначение платформы обеспечить более надежное и комфортное перемещение человека в кресле-коляске по лестницам лестничных маршей.
Использование платформы позволяет практически транспортировать все виды и типоразмеры кресел-колясок.
С помощью зацепов на платформе, установить ее на основание рулевой колонки, фиксируя ее с помощью зацепов, после чего закрепить ее к основанию рулевой колонки с помощью винта.

Аренда подъемника для инвалидов. Аренда ступенькохода от 15 000 руб.
Данная модель может использоваться для эвакуации инвалидов и людей с ограниченными возможностями.



Дополнительные опции :
Платформа без пандуса - 30 000 руб.
Платформа с пандусом - 40 000 руб.
