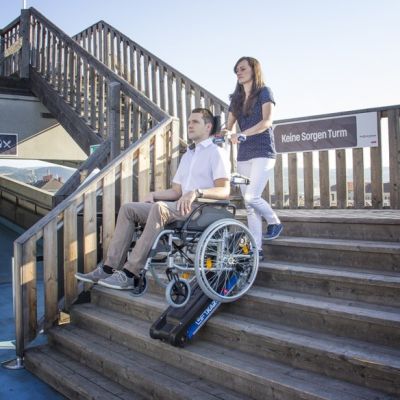

Гусеничный лестничный инвалидный подъемник SANO PTR 130

Артикул: 30198

Гусеничный лестничный инвалидный подъемник SANO PTR 130

Подробнее

356 000 руб.

Достаточно

НАШЛИ ДЕШЕВЛЕ? ХОЧУ СКИДКУ!

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Мобильный подъемник LIFTKAR PTR 130 от Австрийской компании SANO позволит инвалиду-колясочнику в сопровождении помощника безопасно и комфортно преодолеть любую лестницу. Устройство оснащено сенсорным датчиком наклона – в случае опасности сработает световой и звуковой индикаторы. Есть кнопка для моментального выключения всех механизмов.

SANO PTR 130 подходит для взрослых и детских инвалидных колясок:

высокопрочный – сделан из авиационного алюминия, движущие части спрятаны под пластиковый кожух;
удобный для перевозки и хранения – разбирается на 2 части нажатием на кнопку;
комфортный для использования – ключ зажигания, плавный пуск и торможение, бесшумный ход без вибраций, аккумулятор на 1 000 ступенек;
простой в обслуживании – датчик наклона, контроль скорости, микропроцессор для управления ОС, система диагностики.

Подъемник SANO LIFTKAR PT PTR 130 рассчитан на перемещение людей весом до 130 кг. Аналогичная модель для инвалидов до 160 кг – SANO LIFTKAR PT PTR 160.

Стандартный комплект поставки мобильного лестничного подъемного устройства «SANO LIFTKAR PTR»:

- Основной блок с аккумуляторными батареями

- Руль регулируемый (с фиксатором)

- Подголовник

- Зарядное устройство (сетевое)

- Руководство по эксплуатации

Если одна из этих частей отсутствует или повреждена, обратитесь к поставщику подъемника «LIFTKAR PTR».

1.	Предисловие		2
2.	Общие требования безопасности		2
3	. Описание и технические данные		3
	3.1	Описание подъемника «LIFTKAR PTR»	3
	3.2	Компоненты подъемника «LIFTKAR PTR»	3
	3.3	Технические характеристики подъемника «LIFTKAR PTR»	4
4.	Элементы системы управления		4
	4.1	Панель управления (на ручке)	4
	4.2	Панель управления (на основном блоке)	5
5	Эксплуатация подъемника		5
	5.1	Монтаж/демонтаж подъемника	5
	5.2	Установка/снятие кресла-коляски	6
	5.3	Использование подъемника	7
	5.4	Индикатор угла наклона	8
	5.5	Система безопасности при поломках	9
6	Уход, техобслуживание, транспортировка, утилизация		9
	6.1	Техническое обслуживание	9
	6.2	Очистка и дезинфекция	9
	6.3	Аккумулятор	9
	6.4	Запасные части и ремонт	9
	6.5	Транспортировка	9
	6.6	Утилизация	9
7	Гарантийные обязательства и ответственность		9
	7.1	Гарантийные обязательства	9
	7.2	Заключение о соответствии	10
	7.3	Сервисное обслуживание	10

1. ПРЕДИСЛОВИЕ

Подъемник «LIFTKAR PTR» предназначен для подъема и спуска людей с ограниченными возможностями по лестничным маршам в присутствии сопровождающего лица. «LIFTKAR PTR» - это мобильное устройство, то есть Вы можете использовать его на любой лестнице (кроме винтовой). Для удобства транспортировки и хранения - простым способом, разблокировав два фиксатора, «LIFTKAR PTR» демонтируется на две части: основной блок с аккумулятором и ручка.

2. ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Внимательно прочитайте это руководство по эксплуатации. Следуйте всем указаниям, приведенным в данной инструкции и обратите внимание на предупредительные знаки на устройстве. Невыполнение этих требований и неправильная эксплуатация лестничного подъемника может привести к катастрофическим последствиям.

Лестничный подъемник может использоваться исключительно согласно предписанию – для перемещения людей с ограниченными возможностями на лестницах.

«SANO LIFTKAR PTR» должны использовать только сопровождающие лица, которые:

- ознакомлены с данным руководством;

- способны подняться по лестнице спиной вперед;

- физически и психически устойчивы;

- не находятся под воздействием наркотиков, алкоголя или лекарств;

- могут без особых стараний удержать равновесие. Детям запрещается управлять подъемником.

Никогда не перемещайте людей с ограниченными возможностями при помощи подъемника «LIFTKAR PTR» по мокрой, скользкой, обработанной воском (отполированной), гладкой или похожей поверхности, на которой сопровождающий не имеет достаточной опоры и эффективность сцепления с лестницей может оказаться ненадежной. Также опасны могут быть не закрепленные переносные ковры или ковровые покрытия.

Невозможно использовать данный подъемник на винтовых лестницах или лестницах с крутым поворотом.

Выясните, какая максимальная нагрузка разрешена для лестницы, по которой Вы планируете осуществить подъем/спуск.

Никогда не используйте LIFTKAR PTR на лестницах, имеющих угол наклона более разрешенного.

Никогда не используйте подъемник на сильно поврежденных лестницах (например, когда края ступеней сильно износились).

Ни при каких обстоятельствах во время передвижения по лестнице не отпускайте ручку лестничного подъемника! Всегда держите подъемник обеими руками.

Подъемник должен использоваться только для транспортировки людей в соответствующих креслах- колясках. Поставщик подъемника «LIFTKAR PTR» поможет Вам с выбором кресла-коляски.

Никогда не перегружайте подъемник.

Удостоверьтесь, что в техническом плане Ваше кресло-коляска исправно (нет повреждений рамы, все крепежные элементы надежно зафиксированы, шины и тормоза в хорошем рабочем состоянии).

При работе с подъемником всегда надевайте закрытую нескользящую обувь.

Для перемещения людей с ограниченными возможностями на подъемнике «LIFTKAR PTR» могут использоваться лишь инвалидные кресла-коляски, которые снабжены ремнем безопасности или другой системой обеспечения безопасности людей.

Перед тем, как осуществлять перемещение человека с помощью подъемника «LIFTKAR PTR» необходимо потренироваться управлять подъемником без дополнительной нагрузки, т.е. человека. После этого попробуйте осуществить перемещение дееспособного человека с малым весом. Во время работы подъемника (подъем вверх по лестнице) человеку, который находится в кресле-коляске, следует держаться за подлокотники. Для транспортировки устройства рекомендуется разобрать подъемник «LIFTKAR PTR» на две части.

«LIFTKAR PTR» снабжен мощным аккумулятором, который перед каждым использованием лестничного подъемника должен быть полностью заряжен. Если случится так, что аккумулятор на лестнице разрядится, необходимо сразу же спуститься и зарядить его. Всегда можно переместить подъемник вниз, по крайней мере, на один лестничный пролет даже с почти полностью разряженной аккумуляторной батареей. Первый признак того, что мощность аккумуляторной батареи на исходе - подъемник работает очень медленно, также следует обратить внимание на светодиодные индикаторы на дисплее: если аккумуляторную батарею необходимо подзарядить, то светодиодные индикаторы на дисплее начнут мигать, меняясь с красного цвета на зеленый и, с периодичностью, будет звучать акустический сигнал предупреждения.

При появлении необычных шумов или колебаний во время эксплуатации подъемника «LIFTKAR PTR устройство должно быть остановлено и в ближайшее время передано в сервисный центр для обеспечения гарантийного ремонта или обслуживания.

Указания по использованию и хранению подъемника «LIFTKAR PTR» в условиях окружающей среды:

Не используйте лестничный подъемник при крайне высоких температурах, а также в помещениях с высокой влажностью воздуха (например, в помещениях сауны или др.), так как есть опасность перегрева и соответственно повреждения устройства! При использовании лестничного подъемника избегайте так же крайне низких температур, менее 5°С.

3. ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ДАННЫЕ

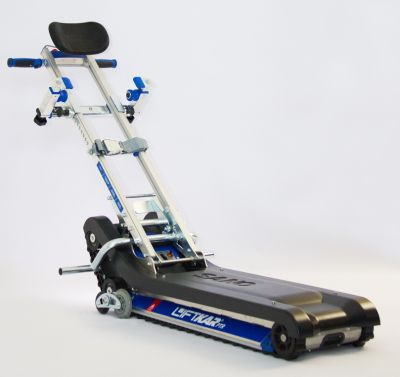

3.1 Описание подъемника «LIFTKAR PTR»

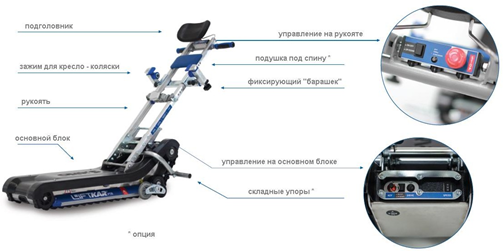

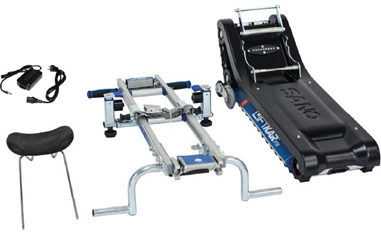

3.2 Компоненты подъемника «LIFTKAR PTR»

Подъемник разбирается на следующие части:

- подъемный агрегат (основной блок) с аккумулятором

- ручка

- подголовник

А также в комплекте с подъемником предоставляется зарядное устройство

ВНИМАНИЕ: Используйте только зарядное устройство, поставляемое вместе с подъемником. Использование какого-либо другого зарядного устройства может привести к серьёзной поломке подъемника.

Основной блок:

- кнопка «ключ»

- объединенный переключатель

«Включение-Выключение/Вверх-Вниз»

- переключатель скорости I / II / III

- гнездо зарядки

- основной предохранитель

Ручка :

- объединенный переключатель

«Включение-Выключение/Вверх-Вниз»

- многофункциональные светодиодные индикаторы (оповещают о режиме эксплуатации лестничного подъемника: статус зарядки аккумуляторной батареи, угол наклона, перегруз и т.д.)

- кнопка экстренной остановки

- кнопка включения, пусковая кнопка

3.3 Технические характеристики подъемника «LIFTKAR PTR»

Скороподъемность: на панели управления возможны 3 установки:

Уровень I = скорость подъемника 4,5 м/в мин Уровень II = скорость подъемника 5,5 м/в мин Уровень III = скорость подъемника 6,5 м/в мин

Время работы подъемника от заряженного аккумулятора зависит от веса человека и направления передвижения (вверх или вниз). Ориентировочно, полная зарядка аккумулятора позволяет преодолевать до 1000 ступеней.

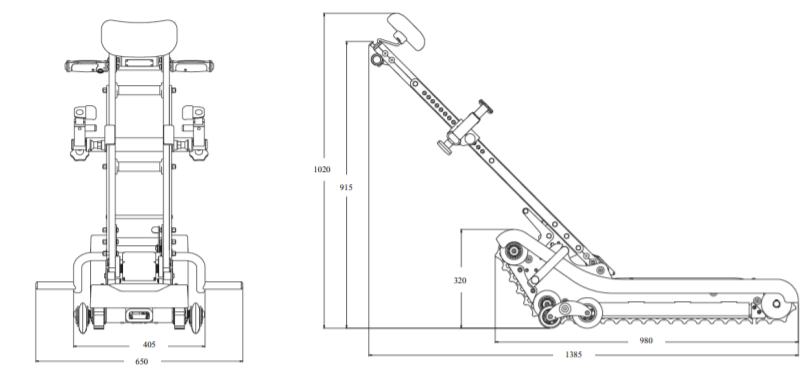

Габаритные размеры:

Необходимая площадка для разворота:

Технические характеристики:

Максимальная грузоподъемность

(включая кресло-коляску):

SANO LIFTKAR PTR 130

130 кг

SANO LIFTKAR PTR 160

160 кг

Вес (общий)	39,0 кг
Вес основного блока (включая аккумуляторную батарею)	28,0 кг
Минимальная ширина кресла-коляски для крепления на подъемник (внутри, между задними колесами)	420 мм
Мощность двигателя	350Вт
Аккумуляторная батарея (2шт)	12A/ч 24В
Зарядное устройство	24В
Время перезарядки батареи (максимум)	8 часов

Угол наклона лестницы (максимум)	35°
Подступенок	100-200мм
Радиус закругления ступени (максимум)	20мм

ЭЛЕМЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ

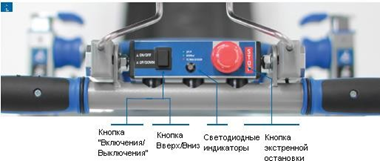

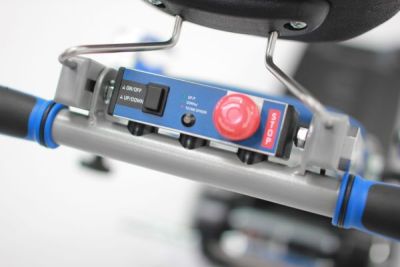

4.1 Панель управления (на ручке)

1. Кнопка «Включения/Выключения» -

«Вверх/Вниз»

2.1 Если подъемник выключен, нажмите кнопку, чтобы его включить, подъемник автоматически включится и установится режим подъема «Вверх».

2.2 Светодиодные индикаторы загорятся

зеленым цветом.

2.3 Для установки режима «Вниз» - снова нажмите на кнопку. Светодиодные индикаторы мигают зеленым цветом.

2.4 Для того, чтобы выключить подъемник вновь нажмите на кнопку, удерживая приблизительно 2 секунды. Если подъемник не используется более пяти минут, то он автоматически выключается для того, чтобы сохранить мощность аккумуляторной батареи.

3. Светодиодный индикатор

Оповещает о режиме эксплуатации лестничного подъемника:

Зеленый постоянный : Включен режим «Вверх» Зеленый мигающий: Включен режим «Вниз»

Красный постоянный: Неверный угол наклона лестничного подъемника (36-40 градусов). При отклонении от оптимального угла наклона скорость подъемника автоматически снижается.

Красный мигающий + предупреждающий звуковой сигнал: Лестничный подъемник перегружен или неверный угол наклона - электронная защита останавливает подъемник.

Красный и зеленый мигают поочередно + предупреждающий звуковой сигнал : аккумулятор почти разряжен и нуждается в неотложный подзарядке.

4. Кнопка-переключатель экстренной остановки

Остановить подъемник можно нажав кнопку-переключатель «Экстренная остановка». Для того, чтобы вернуться к эксплуатации потяните или поверните кнопку-переключатель.

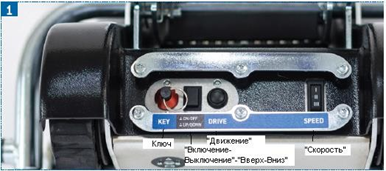

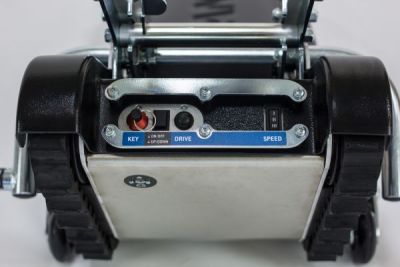

4.2 Панель управления (на основном блоке)

1. «Ключ» - защищает подъемник от несанкционированного использования.

2. Кнопка «Включения/Выключения» -

«Вверх/Вниз» имеет те же функции, что и аналогичная кнопка на ручке. (см. п.4.1)

3. Кнопка «Движение» - подъемник начинает движение в выбранном режиме.

4. Кнопка «Скорость» - предварительный выбор скорости:

Скорость I, Скорость II, Скорость III

5. ЭКСПЛУАТАЦИЯ ПОДЪЕМНИКА

5.1 Монтаж / демонтаж подъемника

Приведение в действие лестничного подъемника состоит из следующих шагов:

1) Зарядите аккумулятор, используя оригинальное зарядное устройство, чтобы осуществить полную зарядку аккумуляторов, установленных в основном блоке. Зарядка аккумуляторов может занять до 8 часов в зависимости от уровня оставшейся зарядки аккумуляторов. Гнездо зарядки расположено сзади основного блока.

2) Установите ручку в основной блок (U- образную поперечину, расположенную в нижней части ручки на опорную планку в основном блоке). Защелкивающий механизм соединит ручку с основным блоком.

	3) Зафиксируйте ручку – установите ручку в рабочее положение и зафиксируйте ее с помощью фиксирующего рычага.
	4а) Для разблокирование ручки – чтобы снять ручку потяните фиксирующий рычаг на себя.
	4b) Потяните рукоять от себя и вверх.

5.2 Установка/снятие кресла-коляски

5.2.1 Общая информация

Помните - Безопасность и комфорт человека, перемещаемого на подъемнике – превыше всего! Соблюдайте правила техники безопасности и следуйте всем рекомендациям данной инструкции. Рекомендации:

• Если Пользователь жалуется на общее недомогание или головокружение - остановите перемещение на подъемнике.

• Если у Пользователя проблемы со спиной, рекомендуется использовать низкую скорость подъема.

• Во время эксплуатации подъемника избегайте резких толчков.

5.2.2 Установка инвалидного кресла-коляски на подъемник

Перемещайте кресло-коляску назад (к ручке подъемника) до тех пор, пока колеса кресла-коляски не коснутся опоры.

Разблокируйте ручку потянув фиксирующий рычаг на себя.

Перемещайте ручку по направлению к креслу-коляске до тех пор, пока ручка не примет почти вертикальное положение (ручка должна быть параллельна спинке кресла-коляски).

Заблокируйте колеса кресла-коляски стояночным тормозом.

Предупреждение: Никогда не оставляйте без присмотра, человека в инвалидном кресле-коляске.

Установите кронштейн (удерживающий зажим) крепления кресла-коляски под изгибом ручки для толкания кресла-коляски. Потянув оба блокировочных штифта, Вы можете отрегулировать вертикальное положение кронштейна (по высоте кресла- коляски).

Отрегулируйте положение зажимов (относительно левого и правого кронштейна) и зафиксируйте их с помощью фиксирующих болтов-барашков.

Отрегулируйте подголовник и установите ручку вновь в рабочее положение. Во время данной процедуры держите обе руки на ручке, одновременно с этим с помощью ноги нажмите на фиксирующий рычаг.

Включите подъемник, используя «Ключ» и нажав кнопку

«Включение/Выключение». Подъемник автоматически установит режим «Вверх».

5.2.3 Снятие/отсоединение инвалидного кресла-коляски

Разблокируйте ручку переместив фиксирующий рычаг. Перемещайте ручку по направлению к креслу-коляске до тех пор, пока ручка не примет почти вертикальное положение и колеса кресла-коляски не коснутся пола (ровной горизонтальной поверхности)

Характеристики

Бренд

SANO

Технические характеристики1

<h3>Технические характеристики:</h3> Общий вес подъемника: 39 кг Максимальная нагрузка (инвалидная коляска и пассажир): 130 кг / 160 кг 3 скорости (в минуту): 4,5 м / 5,5 м / 6,5 м Максим. лестничный уклон: 35 градусов Высота: 930 миллим. Ширина: 650 миллим. Общая длина базового блока: 980 миллим. Общая длина вкл. ручки: 1380 миллим. Размеры площадки для разворота: не менее 970 мм х 970 миллим.
