Руководство пользователя Metec BD 40 II

Поздравляем вас с приобретением брайлевского дисплея METEC BD 40 II с пальцевым управлением и с высококачественным набором ячеек Брайля. Устройство METEC BD 40 II предоставляет оптимальную гибкость и производительность при компактном исполнении. При использовании в сочетании с программным обеспечением для чтения с экрана брайлевский дисплей METEC BD 40 II можно использовать для конкретной операционной системы.

Дисплей METEC BD 40 II расширяет навигационные и эксплуатационные возможности программ для чтения с экрана и позволяет полностью управлять компьютером. Эргономический дизайн предназначен для обеспечения опти- мальной производительности при присоединении к компьютеру. Следует отметить, что функциональность устройства METEC BD 40 II зависит от параметров брайлевского дисплея вашего устройства для чтения с экрана и основного оборудования.

Устройство METEC BD 40 II было сконструировано в русле открытых стандартов с использованием современных технологий. Это обеспечивает его совместимость с большинством программ считывания с экрана и операционных систем.

Данное руководство ознакомит вас с характеристиками и основами эксплуатации устройства METEC BD 40 II.

Комплектация METEC BD 40 II

Комплект METEC BD 40 II включает следующее.

– базовый блок устройства METEC BD 40 II

– длинный и короткий USB-кабели

 программный драйвер METEC BD 40 II для Windows XP и Windows Vista и Windows 7, а также документация устройства на CD-ROM

Если какой-либо из данных компонентов отсутствует в вашем комплекте, пожалуйста, обратитесь к своему дистрибьютору.

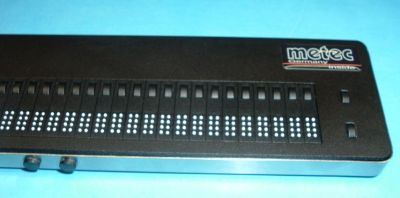

Знакомство с вашим устройством METEC BD 40 II

Устройство METEC BD 40 II включает следующее.

1. Дисплей Брайля на 40 ячеек

2. Клавиши (слева) для прокрутки влево и вправо и выполнения функций считывания с экрана

3. Клавиши (справа) для прокрутки влево и вправо и исполнения функций считывания с экрана

4. Клавиши больших пальцев для прокрутки влево, вправо, вверх и вниз и для возврата в положение курсора

5. 40 клавиш маршрутизации курсора

6. Разъемы питания

Когда устройство METEC BD 40 II находится перед вами, кнопки Брайля находятся в задней части полоской поверхности, а клавиши большого пальца – непосредственно перед вами

Компоновка верхней и передней панелей Устройство METEC BD 40 II выполнена с рядом в 40 ячеек Брайля в задней части горизонтальной поверхности. Впереди ячеек Брайля есть ряд небольших клавиш, которые называют клавишами маршрутизации курсора. Каждая ячейка Брайля имеет соответствующую клавишу маршрутизации, которую можно использовать для ряда функций. Слева и справа от строки Брайля вы найдете две группы по две клавиши. Эти электронные клавиши (eTouch keys) можно использовать для прокрутки знаков Брайля влево и вправо, а также различных других функций программы чтения с экрана.

Компоновка правой стороны

Выключатель питания находится на правой стороне устройства METEC BD 40 II. Устройство включается нажатием прямоугольной кнопки. При включении устройства METEC BD 40 II генерируется звуковой сигнал.

Компоновка левой стороны

Левая сторона устройства METEC BD 40 II содержит разъемы от передней части к задней. разъем-USB и разъем опций.

Клавиши передней панели, смартпэд, кнопки навигации и клавиши маршрутизации курсора

Наименования клавиш устройства METEC BD 40 II, приведенные списком в данном разделе, используются во всей документации, включая документацию программы чтения с экрана. В данном разделе приведены наименование клавиш и их основные функции, поддерживаемые программой чтения текста с экрана. Точная функция определяется программой чтения с экрана. Пожалуйста, обратитесь к документации программы чтения текста с экрана за подробным описанием функций блока METEC BD 40 II.

Электронные клавиши

Две клавиши, расположенные по сторонам от линии Брайля, называют клавишами (eTouch keys). Они используются для прокрутки влево и вправо, а также для других функций Брайля.

eTouch 1 Верхняя левая клавиша, обозначенная двумя вертикальными линиями

eTouch 2 Нижняя левая клавиша, обозначенная одной горизонтальной линией

eTouch 3 Верхняя правая клавиша, обозначенная двумя вертикальными линиями

eTouch 4 Нижняя левая клавиша, обозначенная одной горизонтальной линией

Клавиши маршрутизации курсора

Каждая клавиша маршрутизации курсора соответствует определенной ячейке Брайля непосредственно над каждой кнопкой. Таким образом, они используются для направления курсора или галочки к соответствующей ячейке Брайля, генерируя щелчок правой или левой кнопки мыши в данной точке, либо для получения дополнительной информации о содержании данной ячейки Брайля.

Клавиши большого пальца

В передней части устройства METEC BD 40 II размещены пять клавиш передней панели, так называемые клавиши большого пальца. Четыре клавиши большего размера расположены симметрично вдоль передней линии METEC BD 40 II. Одна клавиша меньшего размера находится спереди посредине. Нажатием одной из четырех клавиш большего размера осуществляется навигация влево, вправо, вверх или вниз.

В данном разделе дается общее описание процедуры установки для программ чтения текста с экрана JAWS, Dolphin и Window-Eyes для платформ Windows XP, Windows Vista и Windows 7. Пожалуйста, обратитесь к документации программы чтения текста с экрана для установки и настройки дисплея Брайля для других программ чтения текста и для других операционных систем.

Установка устройства METEC BD 40 II

Устройство METEC BD 40 II совместимо с ОС Windows XP и Windows Vista. Боле старые версии Windows не поддерживаются. Windows XP, Windows Vista и Windows 7 автоматически обнаружат устройство METEC BD 40 II и установит необходимые USB-драйверы.

1. Присоедините USB-шнур к дисплею METEC BD 40 II и к компьютеру

2. Включите устройство METEC USB 64. ОС Windows автоматически установит необходимые USB- драйверы. Это не требует каких-либо дальнейших вводов команд пользователя. Когда соединение будет установлено, устройство METEC BD 40 II издаст звуковой сигнал, и появится сообщение “USB connected” (соединение USB установлено).

Нажмите на клавишу «0». Windows автоматически загрузит все нужные USB-драйверы. Дальнейшего ввода не требуется. После установления соединения раздастся звуковой сигнал и отобразится сообщение “USB connected” (USB- соединение).

Установка драйверов программы чтения текста с экрана для устройства METEC BD 40 II

1. Вставьте CD-диск с драйвером для METEC BD 40 II (из комплекта поставки) в дисковод вашего компьютера

 2. Программа автоматически запустится, если активирована функция автозапуска дисковода CD-ROM. Если функция автозапуска не активирована, откройте меню пуска Windows, выберите ‘Run’ и наберите d.setup.exe (где d. буква, соответствующая вашему дисководу) и нажмите Enter.

3. Выберите “Install screen reader drivers” (Установить драйверы программы чтения текста с экрана).

4. Программа установки (setup) будет направлять ваши действия в ходе установки.

Вы сможете выбрать одну из двух опций Установки. Complete «Полная» или Custom «Выборочная». Рекомендуем использовать опцию «Полная».

a) Установка Complete автоматически установит и обновит все загруженные программы

) Если вы хотите установить ПО для устройства METEC USB 640 вручную, можно выбрать режим «Выборочно» (Custom). Эта опция только для опытных пользователей. Установка «Выборочно» (Custom) потребует от вас выбора компонентов для установки. Для каждого выбранного компонента нужно будет указывать расположение установки. Драйверы для чтения с экрана, отличные от JAWS, Dolphin и Window-Eyes, включаются в комплект поставки программ. Их нет на CD-ROM METEC BD 40 II. Дополнительную информацию по установке METEC BD 40 II вы найдете в документации к вашему устройству чтения с экрана.

METEC BD 40 II. назначение клавиш для программ JAWS, Dolphin и Window- Eyes

Информация о сертификации

Данное оборудование было разработано и проверено в соответствии со стандартами для цифровых устройств Класса «B» в соответствии с Главой 15 Правил ФКС.

Медицинское электрооборудование требует специальных предосторожностей, что касается ЭМС (электромагнитной совместимости) и требует установки и эксплуатации в соответствии с руководящими указаниями по ЭМС.

ВНИМАНИЕ! Использование принадлежностей, преобразователей и кабелей, кроме тех, которые предусмотрены и проданы изготовителем блока METEC BD 40 II в качестве заменителей компонентов, может привести к увеличению излучений и уменьшению степени защиты блока METEC BD 40 II.

По конструкции устройство METEC должно отключиться в случае проверочного импульса электростатического разряда 8 кВ. Для возобновления работы устройство METEC BD 40 II необходимо включить снова.

Предупреждение ЕЭС

Устройства ввода и вывода необходимо присоединять в соответствии с инструкциями.

Устройство предназначено исключительно для межкомпонентного соединения с оборудованием, сертифицированным в соответствии с положениями IEC/EN 60XXX за пределами пользовательской среды и оборудованием, сертифицированным в соответствии с положениями IEC/EN 60601-1 в пределах пользовательской среды.

Данное устройство соответствует положениям EN 60601-1-2. В целях уменьшения помех от другого оборудования необходимо выдерживать расстояние минимум 0,5 метра от других потенциальных источников электромагнитного излучения, например, мобильных телефонов.

Оборудование, подключенное к аналоговым или цифровым интерфейсам, должно соответствовать надлежащим стандартам IEC/EN (напр., IEC/EN 60950-1 для оборудования обработки данных и IEC/EN 60601-1 для медицинского оборудования). Не вскрывайте корпус. Только квалифицированный обслуживающий персонал должен обслуживать блок.

Все возможные конфигурации должны соответствовать действующей версии инструкции по системным стандартам «IEC/EN 60601-1-1».

При подключении дополнительного оборудования к компоненту входа или выхода сигнала устройства помните, что осуществляется конфигурация медицинского оборудования. Таким образом, лицо осуществляющее настройку или подключение системы, несет ответственность за всю систему, и ему необходимо убедиться, что она соответствует действующей версии требований системного стандарта IEC/EN 60601-1-1. В случае, если у вас есть какие-либо сомнения относительно соответствия системы настоящей версии требованиям системного стандарта IEC/EN 60601-1-1, обратитесь в отдел технического обслуживания или к вашему местному дистрибьютору.

Объяснение графических символов

Данный символ предупреждает пользователя, что  неизолированные источники напряжения внутри блока могут иметь достаточную величину, чтобы вызвать поражение электрическим током. Таким образом, опасно иметь какой-либо контакт с любой деталью внутри блока.

Данный символ предупреждает пользователя, что включена важная литература, касающаяся эксплуатации и технического обслуживания данного блока. Таким образом, ее следует внимательно прочитать во избежание каких-либо проблем.

Режим ожидания

Постоянный ток

Логотип безопасности. данное устройство соответствует директивам 93/42/EEC, EN60601-1, EN60601-2 соответствующих европейских стандартов.

Утилизация старого устройства

- Если вы видите этот знак -

Сведения об утилизации для стран за пределами Европейского Союза. Данный символ действителен только в пределах Европейского Союза. Если вы желаете утилизировать данный продукт, пожалуйста, обратитесь к вашим органам муниципалитета или распространителю и спросите о надлежащем способе утилизации.

FCC. Федеральная Комиссия по радиосвязи США - Сертификация Федеральной Комиссии по радиосвязи (FCC)

 Данное оборудование проверено и найдено соответствующим ограничениям для цифрового устройства класса «В» в соответствии с Частью 15 Правил FCC. Данные ограничения предназначены для обеспечения приемлемой защиты от нежелательных излучений помех в жилом помещении. Оборудование генерирует, использует и может излучать энергию радиочастоты, и, если его не использовать в соответствии с настоящими указаниями, может вызывать нежелательные помехи для телесвязи. Однако нет гарантии, что данные помехи не будут влиять на определенную установку. Если данное оборудование действительно вызывает нежелательные помехи в приеме теле- и радиопередач, что может быть определено включением и выключением оборудования, пользователю предлагается попытаться исправить положение принятием одной из следующих мер.

- перенаправьте или переместите приемную антенну;

- увеличьте расстояние между оборудованием и устройством приема;

- обратись в торговую организацию или к опытному радио- или телемастеру за помощью.

Предупреждение FCC

Для обеспечения постоянного соответствия следуйте прилагаемым инструкциям по установке и используйте только экранированные интерфейсные кабели с ферритовым наконечником при присоединении к компьютеру или периферийным устройствам. Любые изменения или модификации, не утвержденные положительным образом ответственной стороной, могли бы аннулировать полномочия пользователя для эксплуатации данного оборудования.

Директива Федеральной Комиссии по радиосвязи (FCC) о воздействии радиочастотных излучений

Данное передающее устройство не должно находиться рядом или взаимодействовать с любой другой антенной или передатчиком. Данное оборудование соответствует ограничениям FCC по воздействию радиочастотных излучений, установленных для неконтролируемой среды. Для поддержания соответствия требованиям FCC по воздействию радиочастотных излучений избегайте прямого воздействия с передающими антеннами при передаче. Любые изменения или модификации (включая антенны), не утвержденные положительным образом ответственной стороной, могли бы аннулировать полномочия пользователя для эксплуатации данного оборудования.

Гарантийные условия

Компания гарантирует, что устройство METEC BD 40 II на момент поставки свободно от каких бы-то ни было дефектов по материалам и по качеству изготовления. Гарантия не распространяется на группы, несколько пользователей или организации. Устройство METEC BD 40 II предназначено для индивидуального приобретателя для использования дома и в условиях офиса. Компания сохраняет за собой право на ремонт или замену любого приобретенного устройства METEC BD 40 II на равнозначный или лучший продукт.

Ни при каких обстоятельствах компания или ее дилеры не несут ответственности за косвенный или побочный ущерб. Меры, которые может предпринять пользователь, ограничены заменой устройства METEC USB. Настоящая гарантия действует только при обслуживании в стране изначального приобретения или с неповрежденными печатями. Для получения дополнительной гарантии или по вопросам обслуживания в гарантийный или послегарантийный период обращайтесь к вашему дистрибьютору.

Компания не несет ответственности за использование данного устройства в условиях, не подпадающих под описание в данном руководстве.
