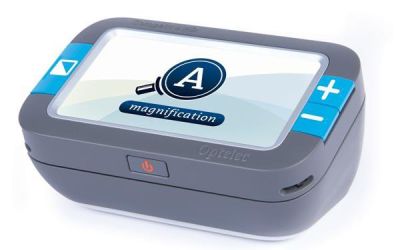

Портативный видеоувеличитель Compact 4 HD World

Видеоувеличитель Optelec Compact 4HD инструкция по эксплуатации, руководство пользователя.pdf

Уникальный электронный видеоувеличитель с функцией автофокусировки производства компании Optelec позволяет просматривать напечатанный текст и изображения в увеличенном масштабе, повышенной четкости, с высоким разрешением в полноцветном режиме или в одном из режимов повышенной контрастности. Дисплей с диагональю 10,9 см (4,3 дюйма) в сочетании с минимальной степенью увеличения в 1,7 раз обеспечит Вам максимально удобный просмотр с возможностью увеличения изображения до 12 крат для тех, кому это необходимо.
Compact 4HD, отличающийся многофункциональным дизайном, уникальным решением подсветки, наличием функции автофокусировки, а также встроенной подставки, может использоваться для чтения, просмотра изображений, ценников и многого другого как дома, так и за его пределами.

Комплект поставки:
видеоувеличитель
съемная подставка для чтения
защитный чехол
ремень для переноски
блок питания
4 разъема питания, соответствующие стандартам разных стран (ЕС, США, Великобритания и Австралия)
салфетка для очистки дисплея
Руководство пользователя

Технические характеристики:
Увеличение 1,7x - 12x
Режимы просмотра:
Просмотр полноцветных фотоизображений
Высокая контрастность – белый на черном
Высокая контрастность – черный на белом
Высокая контрастность – цветовая комбинация 1
Высокая контрастность – цветовая комбинация 2
Фокусировка Автофокусировка
Высокий коэффициент контрастности 800:1
Сверхяркий дисплей 500 кд/м2
Монитор TFT-монитор 4,3 дюйма разрешение 480 x 270
Габариты без подставки для чтения 130 x 82,5 x 27,5 мм
Габариты с подставкой для чтения 130 x 94 x 73 мм
Ионно-литиевая аккумуляторная батарея перезаряжаемая, 3,7В 2800 мА/ч или 3240 мА/ч
Вес устройства 248 г
Вес подставки для чтения 140 г
Тип электропитания 100-240В, 50-60Гц, 0,3A
Выход Постоянный ток 5В-2А

При правильном положении видеоувеличителя, оно располагается напротив вас, его дисплей направлен вверх, а логотип Optelec находится в нижней части дисплея посередине. Использовать Compact 4 HD можно двумя способами: с подставкой для чтения или без нее.
При использовании без подставки для чтения, держите его в руке, направляя камеру (расположенную на задней стороне корпуса устройства) на изображение, которое хотите рассмотреть, или текст, который хотите прочитать. Устройство идеально подходит для отображения любых объектов. Для получения наилучшего качества изображения объекта расстояние между ним и камерой не должно превышать диапазона 5-30 см.
Когда увеличитель располагается на подставке для чтения, дисплей имеет эргономичный угол наклона, камера направлена вниз. В этом положении Compact 4HD удобно держать в руке и перемещать, что позволяет читать тексты большого объема. Чтобы поместить Compact 4 HD на подставку для чтения, выполните следующие действия:
1. Установите подставку на плоскую поверхность
2. Поместите видеоувеличитель на подставку так, чтобы экран был обращен вверх, а логотип Optelec располагался в правом нижнем углу. Магниты, которыми оборудована подставка, автоматически установят увеличитель в нужное положение.

Для получения оптимального качества изображения необходимо регулярно чистить объектив камеры. Загрязненная линза может давать нечеткое изображение или привести к сбою автофокусировки. Для очистки объектива и зеркала камеры используйте прилагаемую чистящую салфетку или другую мягкую салфетку, не имеющую ворсинок.
Примечание: Не используйте воду или чистящие средства для очистки линзы и зеркала.

Видеоувеличитель имеет следующие кнопки:
Нажатие кнопки «Режим» (Mode), расположенной слева от экрана, позволяет выбрать режим просмотра. Удержание кнопки в течение 3 секунд приводит к отключению подсветки объекта.
Нажатие и удержание в течение 1 секунды кнопок + или – , расположенных справа от экрана, позволяет повысить или уменьшить степень увеличения. Одновременное нажатие клавиш + и – обеспечивает вход и выход из меню устройства.
Кнопка «Снимок», расположенная справа по верхнему краю устройства, позволяет сделать временный снимок удаленного текста или изображения, чтобы рассмотреть изображение вблизи.
Чтобы включить или выключить Compact 4HD, нажмите и удерживайте в течение секунды маленькую серую кнопку с оранжевым значком, расположенную в его передней части..

Разъем для подключения к источнику постоянного тока с напряжением 5В располагается в верхней части с левой стороны увеличителя рядом с кнопкой «Снимок». Подключите кабель питания к этому разъему. Для питания и зарядки используйте только тот кабель питания, который поставляется в комплекте.

Камера располагается на задней стороне корпуса.

Перед первым включением Compact 4 HD необходимо зарядить. Когда устройство заряжено, нажмите и удерживайте в течение секунды серую кнопку включения / выключения питания с оранжевым символом, расположенную на обращенной к вам стороне корпуса. Видеоувеличитель будет запускаться в том режиме, в котором оно было выключено. Для выключения снова нажмите и удерживайте в течение секунды серую кнопку. Изображение на дисплее появляется приблизительно через 3 секунды после его включения.

При нажатии кнопки выбора режима, расположенной слева от дисплея, Вы можете выбрать один из следующих режимов просмотра:
Режим «Фотография»: просмотр полноцветных изображений и текста.
Режим негативного изображения: чтение белого текста на черном фоне в режиме повышенной контрастности.
Режим позитивного изображения: чтение черного текста на белом фоне в режиме повышенной контрастности.
Режим повышенной контрастности – цветовая комбинация 1
Режим повышенной контрастности – цветовая комбинация 2

Удержание клавиши выбора режима в течение 3 секунд позволяет отключать и включать подсветку объекта. При смене режима просмотра подсветка автоматически включается снова.

Кнопка «Snapshot» («Снимок») позволяет сделать временный снимок текста или изображения.

Для зарядки Compact 4 HD вставьте кабель питания в разъем для подключения к источнику питания с напряжением 5В, расположенному на левой стороне корпуса. Другой конец кабеля питания подключите к электрической розетке. Оранжевый светодиодный индикатор, расположенный рядом с гнездом для подключения питания с напряжением 5В, будет гореть в течение всего времени зарядки. Когда устройство полностью заряжено, индикатор загорается зеленым. Если индикатор начинает мигать оранжевым цветом, в процессе зарядки возник сбой. Отключите кабель питания и попробуйте повторить зарядку еще раз. В среде с повышенной температурой или при включении видеоувеличителя процесс зарядки может прерваться. В этом случае индикатор будет мигать зеленым цветом. Процесс зарядки возобновиться, как только защитная схема зарегистрирует понижение температуры. Для этого следует выключить устройство.
Полная зарядка устройства занимает около трех с половиной часов. Полной зарядки хватает приблизительно на три часа непрерывной работы, в зависимости от заданных настроек параметров питания. Из соображений безопасности используйте для зарядки аккумуляторной батареи только тот кабель питания, который поставляется в комплекте.

Видеоувеличитель автоматически переходит в режим ожидания, если в течение двух минут не используется ни одна кнопка, и не меняется изображение. При нажатии любой кнопки устройство возвращается в рабочий режим. После четырех минут в режиме ожидания видеоувеличитель автоматически выключается. Compact 4 HD включается снова при нажатии серой кнопки, расположенной на передней панели корпуса. Время перехода в режим ожидания и автоматического выключения можно изменить в меню устройства, где эту функцию также можно заблокировать.
Когда уровень оставшегося заряда батареи опускается ниже 5%, на дисплее каждую минуту в течение двух секунд будет отображаться индикатор разрядки батареи, сопровождающийся звуковым сигналом. В этом случае необходимо как можно скорее зарядить устройство. При полной разрядке батареи устройство автоматически выключается.
