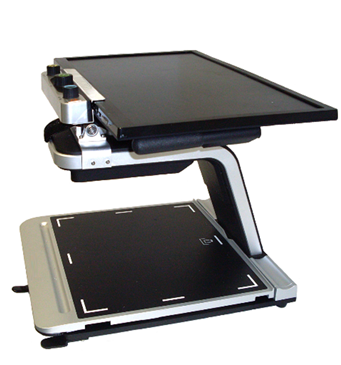

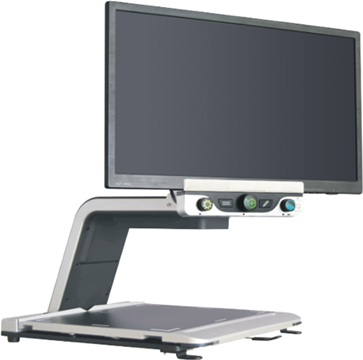

ЭСВУ Стационарный видеоувеличитель Рубин 24HD

Комплект поставки Стационарного видеоувеличителя Рубин 24HD.
-Электронный стационарный видео-увеличитель - 1шт.
-Сетевой кабель с адаптером - 1шт.
-Руководство по эксплуатации и паспорт на русском языке - 1шт.
-Упаковочная коробка - 1шт.

Характеристики.
- Вес устройства.14.8 кг

- Размер. 540*477*360 мм

- Размер в упаковке. 600*480*560

- Питание. 100-240V,50/60 Гц, 1.2А

Условия хранения.
- Температура. от минус 10 С до плюс 40 С
- Влажность. <90%

Конструкция ЭСВУ Рубин 24HD.
Электронный стационарный видео-увеличитель Рубин 24HD обеспечивает слабовидящим пользователям с остротой зрения от 0,03 до 0,2 возможность чтения плоскопечатных текстов, рассматривания иллюстраций и мелких объектов, письма и выполнения других ручных работ со зрительным контролем.

ЭСВУ Рубин 24HD выполнен в виде единого конструктивного блока, содержащего монитор, видеокамеру, панель управления, подвижный двухкоординатный столик и осветитель.
Устройство.
1.Монитор
2.Поворотный рычаг
3.Панель управления
4.Видеокамера, осветитель столика
5.Фиксатор двухкоординатного столика
6.Подвижный столик
7.Порты, разъем подключения питания
8.Ручки для поворота монитора столика

Задняя панель содержит.
1.КВ - порт для подключения панели управления
2.HDMI - порт для подключения к дополнительному внешнему монитору
3.USB - порт для обновления прошивки
4.DC IN - разъем питания от сети переменного тока 100-240 В, 50 Гц через сетевой адаптер

С помощью ручек для поворота монитора можно менять.
- высоту монитора
-угол поворота монитора вперед/назад-90 градусов
-угол поворота монитора влево/вправо-50 градусов

Подвижный двухкоординатный столик.
-длина 43 см ширина 41 см
-наличие двух откидных рычагов на подвижном столике для удобства передвижения
-пределы перемещения двухкоординатного столика с ограничением в крайних положениях. вперед/назад. 290 мм, вправо/влево. 420 мм
-свободная высота над поверхностью подвижного двухкоординатного столика (для удобства письма, выполнения различных поделок ) 170 мм

Подвижный двухкоординатный столик имеет фиксатор.
- сдвиньте фиксатор в правое крайнее положение для фиксации двухкоординатного столика полностью
-сдвиньте фиксатор в левое крайнее положение для перемещения двухкоординатного столика в произвольном направлении горизонтальной плоскости
- среднее положение фиксатора перемещение двухкоординатного столика только влево и вправо.

Панель управления.
Панель управления обеспечивает удобство пользования человеку с пониженным зрением, имеет крупные размеры и контрастные цвета.

Осветитель столика.
Осветитель включается сразу после включения изделия. Удерживая кнопку «Маркерные линии» регулируйте яркость осветителя плавным вращением ручки «Регулировка яркости/контрастности». вправо-свет становится более ярким, влево - тусклым вплоть до полного выключения.

ОСНОВНЫЕ ФУНКЦИИ.
1)Включение и выключение
Подключите один конец сетевого кабеля с адаптером к устройству, а другой к сети переменного тока 100-240В, 50 Гц. При включении устройства в сеть раздается звуковой сигнал. Индикатор над кнопкой «Вкл./Выкл.» загорится красным цветом.
Нажмите и удерживайте «Вкл./Выкл.» индикатор загорится зеленым цветом и через 3 секунды раздается звуковой сигнал. Включится осветитель столика. На экране появится изображение, устройство включилось. Повторное нажатие и удерживание «Вкл./Выкл.» в течении 3-х секунд после звукового сигнала приведет к выключению устройства. Индикатор загорится красным цветом. Отключите кабель сетевого адаптера от сети переменного тока.

2) Регулировка кратности увеличения
Ручка «Регулировка кратности увеличения» плавно регулирует кратность увеличения изображения на экране в диапазоне от 2-х до 70 крат, с автоматической фокусировкой и отображением на экране установленной кратности увеличения (на мониторе в низу появляется красная полоса и цифры на сколько крат вы уменьшили или увеличили кратность изображения на мониторе).
Изображение можно.
- увеличить
- уменьшить
- зафиксировать выбранную кратность.

После этого, кратность изображения можно менять в большую или меньшую сторону и в любой момент кратковременным нажатием ручки «Регулировка кратности увеличения» вернуться в зафиксированную вами кратность увеличения.

3)Переключение цветовых режимов
Плавным вращением ручки «Цветовые режимы» можно подобрать наиболее оптимальную цветовую гамму изображения индивидуально для вашего зрения. Плавно вращая ручку на мониторе друг за другом меняются 5 цветовых режимов.
1. естественной контрастности – цветной.
Высококонтрастные для чтения текста, в том числе.
2.черный на белом
3.белый на черном
4. желтый на голубом
5. желтый на черном

4) Регулировка яркости/контрастности
Плавным вращением ручки «Регулировка яркости/контрастности» можно выбрать комфортный уровень яркости и контрастности изображения на мониторе одновременно. При вращении высвечивается шкала изменений яркости.
При плавном вращении влево - яркость уменьшается контрастность увеличивается, вправо-яркость увеличивается контрастность уменьшается.

5) Локализация
Разместите на подвижном столике предназначенный для чтения материал. Нажмите и удерживайте ручку «Регулировка яркости/контрастности» для быстрого снижения увеличения (до 2Х крат). На мониторе появится квадратная рамка. Перемещайте подвижный столик, таким образом, чтобы квадратная рамка охватывала предназначенный для чтения материал. Затем отпустите ручку, квадратная рамка исчезнет и устройство автоматически увеличит локализованный для чтения материал в заданной Вами кратности.

РАСШИРЕННЫЕ ФУНКЦИИ
Нажмите и удерживайте одновременно две кнопки «Маркерные линии» и «Блокировка фокуса» до появления звукового сигнала, обозначающего вход в режим расширенных функций.
Для выхода из данного режима снова нажмите и удерживайте одновременно кнопки «Маркерные линии» и «Блокировка до появления звукового сигнала.

1) Маркерные линии
Встроенные маркерные горизонтальные и вертикальные линии с возможностью расширения и сужения поля просмотра помогают следить за текстом при чтении.

2) Блокировка фокуса/стоп-кадр.
По умолчанию, камера автоматически фокусируется на самом близком объекте. Однако, при необходимости возможно сохранить фокусировку на определенном объекте, например, документе на подвижном столике. Для этого необходимо активировать функцию блокировки фокусировки.
Это предотвращает случайную фокусировку камеры на руке или ином объекте, двигающемся перед камерой.

3) Расширенные цветовые сочетания текста и фона
ЭСВУ Рубин 24HD имеет 21 режим отображения, что позволяет подобрать комфортный режим отображения для работы каждому пользователю. Удерживайте нажатой ручку «Цветовые режимы» пока не услышите звуковой сигнал. Поворотом ручки «Цветовые режимы» Вы можете выбрать один из 21-го цветового режима текста на фоне.
Нажмите и удерживайте кнопку «Цветовые режимы» до звукового сигнала, чтобы вернуться к простому набору из 5 цветовых режимов.

4) Сброс к заводским настройкам/обновления программного обеспечения
Чтобы вернутся к заводским настройкам нажмите и удерживайте кнопку «Блокировка фокуса» до звукового сигнала.
