Подъемники для пожилых людей и инвалидов, инвалидные коляски  Лестничные гусеничные подъемники

Лестничный гусеничный мобильный подъемник для инвалидов SHERPA N 902 с комплектацией

Цена: 168000 руб.Купить:

Нашли дешевле? | Версия для печати

Лестничный  гусеничный мобильный подъемник для инвалидов SHERPA N 902 с комплектацией
Поделиться в соцсетях:

  • ОПИСАНИЕ
  • ХАРАКТЕРИСТИКИ
  • ОБЗОРЫ
  • ВИДЕО
  • ДОКУМЕНТАЦИЯ
  • САМОВЫВОЗ
  • ОТЗЫВЫ

Данная модель может использоваться для эвакуации инвалидов и людей с ограниченными возможностями.

Лестничный подъемник гусеничный для инвалидов Sherpa N 902

Руководство по эксплуатации лестничного подъемника гусеничного для инвалидов Sherpa N 902

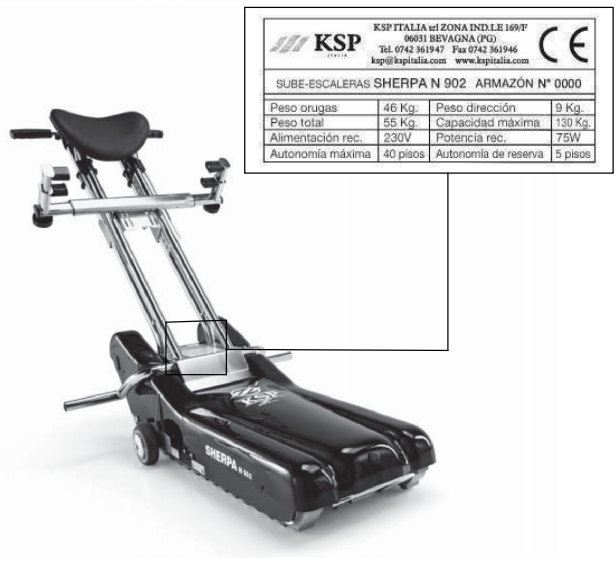

1. Данные маркировки

Общие предупреждения

- Настоящее руководство написано для обеспечения вашей безопасности; оно представляет собой неотъемлемую часть оборудования, поэтому его следует хранить максимально бережно.

- Данное руководство предназначено для пользователей оборудованием, владельца, ответственных за безопасность лиц, пользователей и специалистов по техобслуживанию.

- Руководство содержит информацию о правильном использовании изделия, о его технических характеристиках и мерах по обеспечению безопасности; настоящее руководство не может заменить необходимый опыт пользователя.

- Если при получении Вы заметите повреждения, причиненные при перевозке, не используйте оборудование; в этом случае необходимо обратиться к службе техсервиса для проведения проверки данного оборудования.

- Для проверки соответствия помещения, в котором предстоит использовать лестничный подъемник, необходимо проверить соответствие оборудования и места использования.

- Необходимо, чтобы управляющий подъемником попрактиковался в управлении подъемником (подъем, спуск, повороты) без пассажира, чтобы приобрести максимальные практические навыки.

- Лестничный подъемник должен использоваться лицом, способным физически управлять массой оборудования и перевозимого человека.

- Сопровождающий должен тщательно прочитать данное руководство.

- Ежедневное использование лестничного подъемника разрешается только после проверки функциональных частей и устройств безопасности.

- При передвижении по лестничной площадке, когда механическая тяга прерывается, и включаются служебные колеса, подъемное устройство с пассажиром управляется только управляющим, который должен изменить положение подъемника, сместив всю массу вручную.

- Поэтому важно, чтобы управляющий заранее проверил свои способности выполнять данные операции, проведя пробы на ровной поверхности.

- Управляющий подъемником должен обеими руками крепко держать руль, так чтобы подъемное устройство всегда находилось перед ним.

- В случае неиспользования оборудования в течение длительного периода, следует заряжать аккумуляторы каждые 30 (тридцать) дней.

- Замена аккумуляторов должна производиться только в техсервисе.

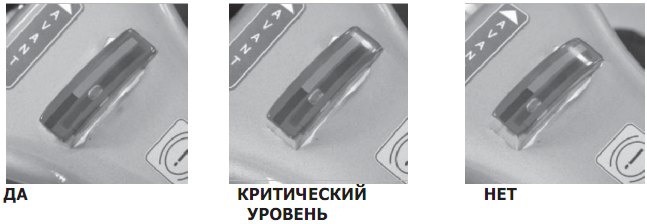

- При передвижении по лестнице следует проверить индикатор угла наклона.

- Если уровень находится в зеленой зоне, можно продолжать движение, так как уклон лестницы составляет менее 35°.

- Если уровень находится в критической зоне, то есть между красной и зеленой зонами, можно продолжать движение с крайней осторожностью; угол наклона лестницы в этом случае предельный и составляет 35°.

- Если уровень находится в красной зоне, движение категорически запрещается.

- Лестничный подъемник был проверен на отсутствие магнитных полей (электромагнитная совместимость). В целях дополнительной безопасности, рекомендуется проверить отсутствие помех работе возможных используемых медицинских аппаратов пассажира.

- Использование лестничного подъемника предусмотрено только в помещениях, защищенных от действия атмосферных явлений.

Производитель оставляет за собой право вносить изменения в изделие и соответствующее руководство, не будучи обязанным обновлять предыдущие изделия и выпуски руководств. Производитель не несет ответственности за ущерб, причиненный использованием не по назначению со стороны необученного персонала, неразрешенными модификациями и действиями, использованием неоригинальных запчастей, исключительными событиями, полным или частичным невыполнением приведенных в настоящем руководстве инструкций. В случае передачи оборудования, необходимо передать и настоящее руководство.

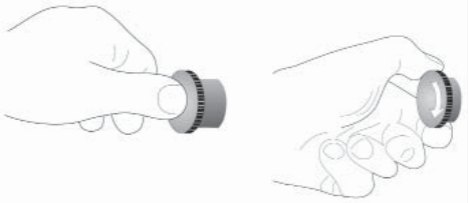

- При наличии неотвратимой опасности или риска, нажмите на кнопку аварийной остановки: подъемное устройство заблокируется.

- Для восстановления работы поверните головку кнопки в направлении, указанном стрелками. Обратите внимание, что аварийная кнопка работает только в том случае, если ключ находится в гнезде на верхней панели. Если ключ находится на нижней панели управления, аварийная кнопка не функционирует.

- Для обеспечения максимальной стабильности следует, если возможно, остановить подъемное устройство, когда передняя часть гусениц находится в сцеплении с нижней ступенькой.

- Всегда вынимайте ключ управления, если подъемник не работает. Тщательно храните второй ключ, чтобы его можно было использовать в случае необходимости.

- Лестничным подъемником можно управлять только в закрытой обуви без каблука.

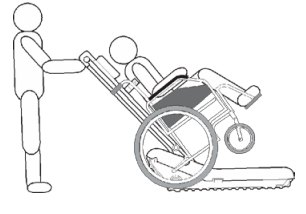

Лестничный подъемник должен использоваться с соблюдением следующих инструкций:

- Сопровождающий должен быть старше 14 лет.

- Пассажир должен сохранять прямое положение, голова и плечи должны быть прислонены к спинке коляски.

- Не используйте лестничный подъемник в качестве транспортного средства для перевозки предметов.

- Перевозимый человек ни при каких обстоятельствах не должен держать на руках грузы или прочие предметы.

- Водитель всегда должен находиться позади подъемного устройства над креслом-коляской: нельзя использовать лестничный подъемник, находясь в противоположном направлении (ниже коляски).

- Не использовать лестничный подъемник на скользких, мокрых, поврежденных ступенях, а также на ступенях, покрытых ковром или натертых воском.

- Не использовать лестничный подъемник на трапециевидных или винтовых лестницах.

- Не использовать лестничный подъемник на плохо прилегающих поверхностях.

Носить только закрытую обувь

Точка равновесия подъемного устройства - когда достигается эта точка, следует:

- при подъеме: остановить движение и опустить (слегка наклонить на себя) руль, для приведения лестничного подъемника в горизонтальное положение.

- при спуске: остановить движение и осторожно поднять (наклонить от себя) руль, для установки лестничного подъемника в положение спуска.

Перед соединением или отсоединением стойки рулевого управления от основания подъемника очень важно повернуть ключ, переведя, таким образом, систему в состояние ВЫКЛ. (OFF). Если ключ остается в подъемном устройстве ВКЛ. (ON), то процесс соединения и отсоединения стойки рулевого управления будет проходить, когда устройство находится под напряжением, что опасно как для людей, так и для электрических частей (аккумуляторов, электронной платы).

Описание системы модели n 902

Sherpa N 902 состоит из 2 основных съемных частей:

Основание:

Стойка рулевого управления

Общий вид

1 Основание

2 Стойка рулевого управления

3 Резиновые гусеницы

4 Пластиковый корпус

5 Служебные колеса

6 Упор для колес коляски

7 Соединительная перекладина

8 Ремни безопасности

9 Подголовник

10 Ручки

11 Панель управления

12 Разъем для ручки аварийного спуска

Для транспортировки оборудования стойку рулевого управления лестничного подъемника можно демонтировать.

Перед соединением стойки рулевого управления необходимо убедиться, что никакие посторонние предметы не мешают соединительным элементам и что ни руки, ни одежда пассажира не выходят за границы кресла-коляски.

Перед соединением стойки рулевого управления с основанием очень важно вынуть ключ, поместив его в позицию ВЫКЛ. (OFF). Если ключ остается в устройстве (позиция ВКЛ (ON)), то электрические контакты стойки рулевого управления - основания остаются под напряжением, что может быть опасно как для людей, так и для электрических частей (аккумуляторов, электронной платы).

Электрическая панель основания

1. Разъема для ключа включения – только для передвижения основания

2. Индикатор состояния ВКЛЮЧЕНИЯ

3. Индикатор полного заряда аккумулятора (зеленый)

3.1 Индикатор частичного заряда аккумулятора (желтый)

3.2 Индикатор разряженного аккумулятора (красный)

Оборудование может работать только в том случае, если рычаг опущен

4. Кнопка движения вперед/ Кнопка движения назад, включаются ключом в случае, когда стойка рулевого управления отсоединена от основания. В этом режиме работы скорость снижается автоматически.

5. Рычаг отсоединения руля

6. Рычаг безопасности (блокировка руля)

Электрические контакты

Контакты C предназначены для электрического соединения основания и стойки рулевого управления.

Когда стойка рулевого управления отсоединена от основания, необходимо вынуть ключ. Если ключ остается в устройстве (позиция ВКЛ (ON)), то контакты остаются под напряжением (низкое напряжение); это может быть опасно как для людей, так и для электрических частей (аккумуляторов, электронной платы).

Соединительная перекладина

Правая блокировка коляски

Открытие блокировки

Регулирование ширины

Ремни безопасности

Регулирование высоты. Это регулирование позволяет установить всю соединительную перекладину блокировки на правильную высоту относительно коляски.

Панель стойки рулевого управления

1. Кнопка движения ВПЕРЕД

1.1 Наклейка кнопки 1

2. Кнопка движения НАЗАД

2.1 Наклейка кнопки 2

3. Индикатор угла наклона лестницы

Когда индикатор достигает красной зоны (уклон составляет более 35 градусов), оборудование использоваться не может.

4. Кнопка аварийной остановки

5. Гнездо для ключа (ВКЛ/ВЫКЛ)

Подголовник

Подголовник регулируется; при необходимости регулировки фиксации и чистки его можно снимать.

Технические характеристики

Размеры маневрирования

Максимальная высота ступени а=18 см макс

Минимальная глубина ступени b = ах1,43

Минимальная ширина лестницы 70 см мин

Минимальное пространство маневрирования на площадке под углом 90 градусов 100х100 см

Минимальное пространство маневрирования на площадке под углом 180 градусов 100х180 см

Вес

Вес основания кг. 46

Вес стойки рулевого управления кг. 9

Вес общий кг.55

Макс.перевозимый вес кг.130

Электрические характеристики

Напряжение питания 230В АС

Потребляемая мощность во время зарядки аккумуляторов 75 Вт

Автономия

Автономия с полностью заряженными аккумуляторами 45 этажей

Автономия с аккумуляторами на резерве 5 этажей

Температура окружающей среды

Температура хранения в сухой среде -10 градусов С/+50 градусов С

Температура эксплуатации -10 градусов С/+50 градусов С

Скорость

Скорость на плоскости 5,5 м/мин

Пониженная скорость (на плоскости) 3 м/мин

Макс.рабочий уклон 35 градусов (70%)

Перемещение

Оборудование находится в картонной упаковке для защиты от вибраций при транспортировке. Проверьте целостность упаковки. Если вы заметили повреждения упаковки, следует известить об этом компанию-грузоперевозчика. Перед вводом в эксплуатацию оборудования, на упаковке которого имеются повреждения, необходимо проверить оборудование.

Снятие упаковки

Поместите коробку в зону, где достаточно пространства для снятия упаковки, и произведите монтаж двух составных частей оборудования. Важно сохранить упаковку для ее повторного использования, например, для отправки оборудования (в службу техсервиса). Оригинальная упаковка гарантирует безопасную перевозку. Символ, имеющийся на оборудовании или на упаковке, указывает на то, что изделие не должно рассматриваться в качестве бытовых отходов, а должно передаваться в специализированные центры сбора мусора для повторной утилизации электрического и электронного оборудования. Вывоз мусора должен производиться в соответствии местными нормами и правилами. Дополнительная информация по обработке, рекуперации и переработке этого изделия может быть получена в соответствующих местных органах, относящихся к службе сбора бытового мусора.

Предусмотренное производителем использование

Лестничный подъемник был разработан для перевозки людей в креслах-колясках по прямым лестницам в зданиях.

Предназначение - оборудования должно использоваться исключительно для перевозки людей с ограниченными возможностями передвижения в креслах-колясках.

Запрет использования - оборудование не может использоваться людьми (управляющими), не ознакомившимися полностью с инструкциями, приведенными в настоящем руководстве.

- Лестничный подъемник не может использоваться управляющими, имеющими хрупкое телосложение или не способными управлять всей массой подъемного устройства.

- Лестничный подъемник не может использоваться с уклоном 35 градусов или более (см.индикатор уклона).

- Лестничный подъемник не может использоваться в помещениях, где присутствуют брызги воды или существуют критические или неблагоприятные климатические условия.

Первый запуск

Внимание:

Эти операции должны выполняться квалифицированным и уполномоченным персоналом на этапе поставки оборудования. На этапе первого использования оборудования важно произвести первый пуск для проверки всей функциональности непрерывным использованием. Произведите визуальную проверку различных частей, чтобы убедиться в отсутствии поврежденных при перевозке или хранении частей.

Испытание без стойки рулевого управления

- Опустить рычаг безопасности (L).

- Нажать на кнопку (Е) и убедиться, что основание передвигается как вперед, так и назад. Одновременно должен загореться индикатор включения (С) и индикаторы, указывающие на уровень заряда (D).

Перед проведением этой операции проверьте, что рычаг безопасности L поднят. Попытка соединить стойку рулевого управления с опущенным рычагом L может серьезно повредить оборудование.

- Соедините стойку рулевого управления

- Опустите рычаг безопасности L

- Проверьте, что аварийная кнопка F разблокирована.

Пробный запуск

- Двумя руками возьмитесь за ручки.

- Нажмите на кнопку S и проверьте движение ВПЕРЕД.

- Нажмите кнопку R и проверьте движение НАЗАД.

Соответствие коляски

- Проверьте соответствие коляски, которая будет использоваться с лестничным подъемником

Проверка электрических устройств безопасности

Аварийная кнопка

Проверьте, чтобы рычаг L был опущен (рабочая позиция).

Включите кнопку аварийной остановки

- нажмите кнопки ВПЕРЕД – НАЗАД и убедитесь, что движение не выполняется.

- разблокируйте кнопку аварийной остановки.

Рычаг безопасности

Поднимите рычаг L

- нажмите на кнопки движения и проверьте, что движение не выполняется

Соединение стойки рулевого управления

- Проверьте, что ключ включения извлечен;

- Установите стойку рулевого управления вертикально относительно основания (40a);

- Расположите концы с прорезями над осью соединения основания (рядом с указательными стрелками желтого цвета;

- Приступите к окончательному соединению стойки рулевого управления, наклонив ее назад до полного соединения (до щелчка) и опустите рычаг безопасности ”L”

- Следите за тем, чтобы никакие посторонние предметы или одежда не мешали системе соединения стойки рулевого управления.

Перед выполнением данной операции, проверьте, что рычаг безопасности (L) поднят. Попытка соединить стойку рулевого управления при опущенном рычаге (L) может серьезно повредить оборудование.

Коляска

- Коляска, используемая с лестничным подъемником, должна быть проверена техником на этапе оставки и первого пуска лестничного подъемника.

- Перед использованием следует проверить состояние зарядки аккумуляторов

Соединение коляски

- Проверьте, что кабель зарядки аккумуляторов отсоединен от оборудования.

- Закатите коляску на основание подъемника, пока колеса не коснутся упора для колес, а затем становите коляску.

- Отсоедините стойку рулевого управления от основания и установите его вертикально, до тех пор, пока верхняя соединительная перекладина не окажется рядом с рамой коляски.

Соединение коляски со стойкой рулевого управления

Полностью раздвиньте кронштейны для блокировки коляски

Поднимите стойку рулевого управления, пока она не приблизится к спинке кресла-коляски.

Отрегулируйте высоту перекладины T при помощи блокировочных рукояток A, пока она не окажется под ручками коляски.

Продвиньте внутрь кронштейны, соединяя корпус коляски с зажимом. Передний упор зажима имеет плоский профиль, для упрощения его установки под обивку.

Затяните зажимы кронштейнов, при помощи ручек для закручивания “V”.

Пристегните ремень безопасности и потяните край, чтобы гарантировать надежное крепление. Во время этой операции всегда следует проверять целостность ремней безопасности и их соединения

- Правильная позиция.

- Во время фазы соединения стойки рулевого управления, убедитесь, что никакие посторонние предметы или руки пассажира не выходят за границы кресла-коляски.

- Потяните стойку рулевого управления на себя, пока не услышите щелчок.

Перед выполнением данной операции проверьте, что рычаг безопасности L поднят. Попытка соединить стойку рулевого управления с опущенным рычагом L может серьезно повредить оборудование.

Правильная позиция

Опустите рычаг безопасности L

Уклон лестницы

При движении по лестнице в первый раз, необходимо проверить, что ее уклон не превышает 35 градусов (70%). Если уклон лестницы, по которой нужно перемещаться, неизвестен, следует провести тест без коляски:

- После первых ступеней, или когда основание больше не касается пола, проверьте индикатор уклона.

- Если уровень находится в зеленой зоне, то уклон лестницы менее 35°. В таком случае можно совершать движение по лестнице с коляской и пассажиром

- Если уровень находится в критической зоне, то есть между красной и зеленой зонами, то наклон лестницы предельный и составляет 35°. Можно выполнять движение с коляской и пассажиром с крайней осторожностью, всегда контролируя индикатор уклона.

В этих условиях использования рекомендуется проверить действительный уклон, измерив ступени с учетом того, что высота ступени (а) не должна превышать 18 см, чтобы уклон лестницы не превышал 35 градусов , основание b должно быть меньше результата расчета ах1,43

Пример:

а = 18 см (высота ступени) b=18х1,43 = 26 см (минимальная глубина ступени) Следовательно: b не должно быть менее 26 см.

- Если уровень полностью находится в красной зоне, то уклон лестницы превышает 35 градусов и движение с пассажиром категорически запрещается.

Подъем

Если уклон лестницы, по которой нужно подняться, неизвестен, следует провести тест без коляски:

- После того, как Вы убедились, что уклон лестницы составляет менее 35°, можно закрепить на подъемник коляску и приступить к подъему или спуску.

- Поместите гусеницы на первую ступень, так, чтобы обе гусеницы касались ступени.

- Перед началом движения необходимо убедиться, что ремни безопасности хорошо застегнуты и что никакие посторонние предметы, одежда, ремни, шарфы или др. не могут помешать движению лестничного подъемника.

- Вставьте ключ (J)

- Убедитесь, что кнопка СТОП разблокирована (не нажата)

- Крепко возьмитесь за ручки стойки управления и нажмите на кнопку НАЗАД для подъема по лестнице.

Во время всей фазы перемещения по лестнице важно, чтобы перевозимый человек оставался в вертикальном положении, голова и спина должны быть прислонены к спинке, важно, чтобы он не перевозил с собой предметы или грузы. Следите, чтобы конечности и одежда перевозимого человека находились строго внутри кресла - коляски.

Для остановки подъемника отпустите кнопку пуска или нажмите кнопку аварийной остановки.

- Для обеспечения максимальной устойчивости, нужно, если возможно, остановить подъемник, когда передняя часть гусеницы касается края ступени.

- Продолжайте подъем по лестнице до тех пор, пока отметка «Точка равновесия» достигнет края последней верхней ступени

При наличии неисправности, делающей невозможным продолжение движения, ни в коем случае не отсоединяйте стойку рулевого управления! Необходимо максимально устойчиво закрепить подъемник на лестнице; на руках перенести пассажира, оставив коляску соединенной с лестничным подъемником. Немедленно обратитесь в уполномоченный центр техсервиса, который предоставит необходимые инструкции.

- Остановите лестничный подъемник, отпустив кнопку управления, когда точка равновесия достигнет края верхней ступени

- Сильно потяните руль на себя, чтобы основание расположилось горизонтально.

- Потяните НАЗАД для продолжения движения на плоскости.

Движение по ровной поверхности происходит при помощи СЛУЖЕБНЫХ КОЛЕС. После того, как Вы прибыли на этаж, приподнимите переднюю часть лестничного подъемника, опустив (наклонить) руль. Колеса маневрирования, находящиеся в задней части подъемника, позволят изменять направление, поворачивая вручную руль.

Спуск

Если уклон лестницы, по которой нужно подняться, неизвестен, следует провести тест без коляски:

- После того, как вы убедились, что уклон лестницы менее 35°, можно поместить коляску и приступить к подъему или спуску.

- Расположите лестничный подъемник около лестницы (под углом 90 градусов к краю ступени), начните движение вниз и остановите подъемник, когда точка равновесия достигнет края первой верхней ступени.

- Крепко возьмитесь за руль и осторожно наклоните его вперед до тех пор, пока лестничный подъемник не окажется в положении готовности к спуску и гусеницы не разместятся на ступенях.

Во время всей фазы перемещения по лестнице, важно, чтобы перевозимый человек оставался в вертикальном положении, голова и спина должны быть прислонены к спинке, в руках пассажира не должно быть посторонних предметов или грузов. Следите, чтобы руки/ноги и одежда перевозимого человека не выходили за границы коляски. Для остановки подъемного устройства отпустите кнопку движения или нажмите кнопку аварийной остановки.

При наличии неисправности, делающей невозможным продолжение движения, ни в коем случае не отсоединяйте стойку рулевого управления; необходимо устойчиво расположить подъемник на поверхности лестницы; на руках перенести пассажира, оставив коляску соединенной с подъемником.

Немедленно обратитесь в уполномоченный центр техсервиса, который предоставит необходимые инструкции.

- Крепко возьмитесь за стойку рулевого управления и нажмите на кнопку ВПЕРЕД для спуска по лестнице.

Для остановки подъемника отпустите кнопку движения или нажмите кнопку аварийной остановки.

- Для обеспечения максимальной устойчивости, нужно, если возможно, остановить подъемное устройство, когда передняя часть гусеницы опирается на край ступени.

Отсоединение коляски

- Выключите устройство, вытащив ключ.

- Поднимите рычаг L.

- Прочно возьмитесь за ручку и поднимите рычаг S для разблокировки руля.

- Поднимите стойку рулевого управления до вертикальной позиции; колеса коляски должны касаться пола

- Отстегните ремень безопасности.

- Ослабьте зажимы кронштейнов, повернув маховик V.

- Полностью раздвиньте кронштейны крепления коляски K.

Отсоединение стойки рулевого управления

Эта операции может выполняться только без коляски.

- Проверьте, что ключ извлечен, следовательно, оборудование выключено.

- Поднимите ногой рычаг безопасности L.

- Возьмитесь за ручку и поднимите рычаг отсоединения стойки рулевого управления S.

- Наклоните стойку рулевого управления от себя на угл 30° и отсоедините ее, потянув вверх Поместите стойку рулевого управления в надежное место, следите, чтобы она не могла упасть.

Ежедневное использование

Перед каждым использованием важно проверять работу электрических устройств безопасности

- аварийной кнопки

- рычага безопасности

Проверьте, что все устройства безопасности блокируют или препятствуют движению лестничного подъемника

- нажатая кнопка аварийной остановки (с опущенным рычагом L).

- поднятый рычаг L (с разблокированной кнопкой E).

Аварийное маневрирование

В случае возникновения неисправности, не позволяющей завершить подъем или спуск по лестнице, действуйте, как указано далее.

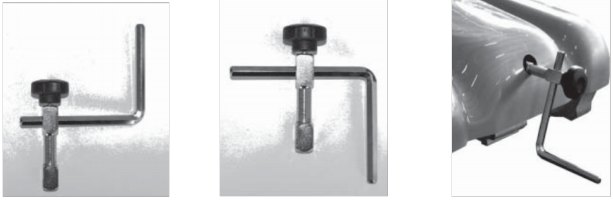

Достаньте аварийную рукоятку, расположенную в задней части стойки рулевого управления, как описано ниже:

- Открутите верхний маховик V

- Потяните рукоятку

- Достаньте ее, потянув вверх

- Вытащите пробку A, находящуюся в передней части лестничного подъемника

- Вставьте приводной рычаг B

- Возьмитесь за рычаг, вращайте его по часовой стрелке или против часовой стрелки в зависимости от того, какой маршрут короче для достижения подъемником ближайшей лестничной площадки, а затем приступите к снятию кресла-коляски.

Зарядка аккумуляторов

Зарядка аккумуляторов должна проводиться без коляски, используя только поставляемый в комплекте кабель. Сетевая электрическая установка, к которой подсоединяется кабель, должна иметь хорошее заземление, с надежной защитой, соответствующей действующим нормам.

Не используйте удлинители, адаптеры или прочие устройства. Состояние зарядки аккумуляторов всегда видно на светодиодах индикаторов зарядки, только когда ключ C находится в положении ВКЛ. (ON) и индикатор D (рис.34) горит.

A= Аккумулятор полностью заряжен (зеленый)

B= Аккумулятор частично заряжен (желтый)

C= Аккумулятор в резерве (красный)

Аккумуляторы не нуждаются в каком-либо техобслуживании.

- Вытащите ключ включения.

- Подключите соединительный кабель лестничного подъемника к розетке сети.

- Индикатор L загорается, показывая состояние зарядки.

- После завершения зарядки, необходимо отсоединить кабель C от лестничного подъемника. Запрещено пользоваться подъемником, когда кабель C подключен.

- Не используйте поврежденный кабель; его необходимо заменить на кабель того же типа. Во время зарядки мы рекомендуем отсоединить стойку рулевого управления, чтобы воздух лучше циркулировал вокруг зарядного устройства аккумуляторов, находящихся под ней.

Если аккумуляторы не заряжаются, они могут быть повреждены или мог перегореть внешний предохранитель, расположенный рядом с вилкой.

Перевозка лестничного подъемника на машине.

Лестничный подъемник может быть помещен в автомобиль, если там достаточно пространства. Операция должна выполняться двумя людьми.

- Поднесите подъемник к автомобилю. Затем наклоните устройство, пока основание подъемника не коснется поверхности машины.

(При помощи платформы P лестничный подъемник может быть загружен в автомобиль одним человеком).

- Отсоедините стойку рулевого управления и завершите погрузку. Каждый человек одной рукой должен взяться за соответствующую рукоятку, а другой рукой - за переднюю стальную ручку.

- Можно облегчить загрузку, включив кнопку движения, когда это возможно

Внимание: обратите особое внимание на движущиеся части

Техобслуживание

В данной главе приведены операции по техобслуживанию, которые может проводить сам пользователь. Любое техобслуживание должно выполняться при отсоединенном от электросети кабеле и с извлеченным ключом

Очистка

Очистка окрашенных частей выполняется мягкой влажной тканью. Хромированные части могут очищаться с применением имеющихся в продаже аэрозолей. Избегайте прямого распыления чистящего средства на части оборудования. Запрещено направлять струю или брызги воды, использовать другие вещества, которые могут повредить поверхность оборудования.

Очистка гусениц

Следует удалять с гусениц металлические частицы или липкие вещества, которые могут попадать на поверхности.

Проверка износа гусениц

Периодически следует проверять целостность гусениц. В случае повреждения или износа необходимо обратиться в службу техсервиса.

Высота новых клиньев Р составляет 9 мм.

Если высота коиньев Р меньше 7 мм, следует обратиться в центр техсервиса для замены гусениц.

Замена внешнего сетевого предохранителя

Если во время зарядки боковой красный индикатор не загорается, это значит, что аккумуляторы не заряжаются. В этом случае нужно проверить, не поврежден ли кабель питания и есть ли напряжение в сети.

Если все в порядке, нужно проверить один или оба наружных сетевых предохранителя и при необходимости заменить их.

Вытащите патрон предохранителя при помощи отвертки и замените предохранитель на новый.

Замена внешнего силового предохранителя

Проверьте и при необходимости замените, если оборудование не работает, и аккумуляторы не заряжаются.

- вытащите и замените предохранитель на аналогичный (восстановите температурный предохранитель).

Замена внутреннего предохранителя

Проверить и при необходимости заменить, если оборудование не работает, и аккумуляторы не заряжаются, после того, как Вы проверили внешний силовой предохранитель.

- Для того чтобы получить доступ к предохранителю, следует снять стойку рулевого управления и затем снять пластиковый корпус, открутив крепежные винты при помощи шестигранного ключа

- Снять и заменить предохранитель на аналогичный

Проверка ремней безопасности

- Перед каждым использованием проверяйте состояние целостности ремней безопасности и их соединение

Проверка систем безопасности

- Проверьте системы безопасности и аварийные системы

Очистка контактов

ВНИМАНИЕ:

Части под напряжением! Проверьте, что ключ находится в позиции ВЫКЛ. (OFF).

Очистите контакты от остатков смазки, масла, грязи или окисления при помощи ткани, пропитанной спиртом.

Периодическое техобслуживание

Чтобы лестничный подъемник сохранял свою работоспособность и эксплуатационные характеристики, необходимо выполнять программу планового техобслуживания

Периодическое техобслуживание включает в себя следующие операции:

- проверка электрической установки

- проверка зарядного устройства

- проверка кнопок привода

- проверка аварийной кнопки

- проверка главного двигателя

- проверка двигателя служебных колес

- проверка системы перемещения служебных колес

- проверка износа служебных колес

- проверка износа рычага безопасности

- проверка безопасности кабеля зарядки аккумуляторов

- проверка аккумуляторов

- проверка устройства крепления коляски

- проверка целостности каркаса и стойки рулевого управления

- проверка индикатора уклона

- проверка системы гусениц и шкива

- проверка механической тяги

- проверка анкерного крепления подголовника

- проверка ремней безопасности

- проведение дезинфекции подголовника и ремней безопасности.

Поиск и устранение неисправностей неисправность причина устранение

Лестничный подъемник не принимает команды ВПЕРЕД / НАЗАД

- Не вставлен ключ включения - Вставьте ключ, поставьте выключатель в позицию ВКЛ. (ON)

- Не опущен вниз рычаг безопасности - Опустить рычаг безопасности

- Нажата кнопка аварийной остановки - Разблокируйте кнопку Аварийной остановки

- Неправильно присоединена стойка рулевого управления- Повторите операцию соединения стойки рулевого управления

- Окислены контакты стойки рулевого управления или имеются посторонние предметы - Проверьте и очистите контакты

Установка на место стойки рулевого управления невозможна

- Рычаг безопасности опущен вниз в активное положение - Отключить рычаг безопасности, подняв его вверх

Вставив ключ, зеленый индикатор включения остается выключенным

- Полностью разряжены аккумуляторы - Зарядить аккумуляторы

- Прерван внутренний предохранитель - Заменить предохранитель.

- Включена кнопка аварийной остановки - Отключить кнопку аварийной остановки

- Включен кабель зарядки - Отсоединить кабель

Зарядка аккумуляторов происходит неправильно

- Аккумуляторы в аварийном состоянии - Обратитесь в службу техсервиса

Ограниченная автономия

- Аккумуляторы истощены - Обратитесь в службу техсервиса

Гусеницы неравномерно изношены

- Неправильное использование подъемного устройства - Обратитесь в службу техсервиса для замены

Перемещение гусениц происходит неравномерно, с перерывами

- Контакты передачи электрических сигналов к стойке рулевого управления загрязнены или окислены - Повернуть ключ в позицию ВЫКЛ. (OFF), снять стойку рулевого управления и очистить контакты чистой тканью, слегка смоченной спиртом

Соединяя кабель зарядки, красный индикатор остается включенным

- Нет электропитания в сети - Проверьте наличие электроэнергии

- Прерваны предохранители - Замените предохранитель

- Прерван кабель питания - Замените кабель

Индикатор уклона предоставляет неправильные показания

- Утечка жидкости - Обратитесь в службу техсервиса

Рычаг безопасности не сохраняет заданную позицию

- Пружина установки на место повреждена - Обратитесь в службу техсервиса

Масляные пятна на полу

- Утечка масла из мотора- редуктора тяги - Обратитесь в службу техсервиса

Соединение ремня безопасности происходит неправильно

- Ремень не работает - Обратитесь в службу техсервиса

Во время работы слышен необычный шум

- Затягивание посторонних предметов - Удалите возможные посторонние предметы, обратитесь в службу техсервиса

ВАЖНО:

Если несмотря на проверки и проведенные операции, в оборудовании остались неисправности, ограничивающие (даже частично) его нормальную работу, управляющий или пользователь должны немедленно уведомить об этом службу техсервиса.

Внеплановое техобслуживание

ВНИМАНИЕ:

Эти операции могут выполняться только уполномоченными центрами техсервиса.

Демонтаж корпуса

- Подъемник выключен ВЫКЛ. (OFF)

- Отсоедините стойку рулевого управления.

- Демонтируйте пластиковый корпус, открутив крепежные винты при помощи шестигранного ключа

Замена аккумуляторов

- демонтируйте крепежную штангу.

- Отсоедините аккумуляторы и замените их на аккумуляторы соответствующего типа.

Рекомендуем всегда обращаться к производителю для использования оригинальных запчастей. В продаже имеются аналогичные аккумуляторы с идентичными характеристиками на табличке, но с другими эксплуатационными характеристиками.

Используемая модель была спроектирована для “электрической тяги”. Другая модель, даже кажущаяся идентичной, но используемая, например, для сигнализации или аналогичных систем, не гарантирует эффективность работы, а также достаточную автономию.

Замена зарядного устройтсва аккумуляторов

- Демонтируйте крепежную штангу аккумулятора.

- Отсоедините аккумуляторы.

- Снимите аккумулятор, ближайший к устройству зарядки аккумуляторов.

- Отсоедините соединители, открутите задние винты и замените зарядное устройство аккумуляторов оригинальной запасной частью.

Замена электронной платы

- Отсоедините аккумуляторы.

- Снимите предохранитель F.

- Открутите винты V и снимите крышку C.

- Отсоедините все соединители.

- Снимите плату, закрыв язычки крепежных пластин.

- Монтируйте новую плату и выполните все соединения согласно электрической схеме

Замена панели управления

- Открутите два указанных винта.

- Снимите панель и отсоедините соединитель.


Техзадание

Отзывов и вопросов нет!


Вернуться

 Ближайшие по цене товары данной группы
Мобильный лестничный подъемник для инвалидов IDEAL X1  Мобильный лестничный подъемник для инвалидов IDEAL X1
160'000 руб.
Лестничный гусеничный подъемник для инвалидов БК С100   Лестничный гусеничный подъемник для инвалидов БК С100
150'000 руб.
Лестничный  гусеничный мобильный подъемник для инвалидов Т09 Roby  Лестничный гусеничный мобильный подъемник для инвалидов Т09 Roby
168'000 руб.
Лестничный электрический подъемник для инвалидов Пума УНИ 130 (ступенькоход) под инвалидное кресло любой конструкции  Лестничный электрический подъемник для инвалидов Пума УНИ 130 (ступенькоход) под инвалидное кресло любой конструкции
170'000 руб.

 Другие товары KSP Italia Srl
Лестничный  гусеничный мобильный подъемник для инвалидов SHERPA N 902 с комплектацией  Лестничный гусеничный мобильный подъемник для инвалидов SHERPA N 902 с комплектацией
168'000 руб.
Лестничный  гусеничный мобильный подъемник для инвалидов SHERPA N 904 (Италия)   Лестничный гусеничный мобильный подъемник для инвалидов SHERPA N 904 (Италия)
273'700 руб.
Лестничный  гусеничный мобильный подъемник для инвалидов SHERPA N 903 с комплектацией  Лестничный гусеничный мобильный подъемник для инвалидов SHERPA N 903 с комплектацией
315'000 руб.
Лестничный  гусеничный мобильный подъемник для инвалидов Sherpa № 909  (Италия)  Лестничный гусеничный мобильный подъемник для инвалидов Sherpa № 909 (Италия)
430'000 руб.


ВАШЕ СООБЩЕНИЕ
Ваше имя:
Ваш еmail:
Сообщение:
Введите цифры на картинке ниже:
Введите цифры на картинке



    Бренды


    Новости
Общаться и помогать в первой социальной сети в мире для инвалидов.
Новые модели карманных компьютеров от Dell
В Европе в продажу поступили мобильные телефоны для мусульман
Nokia отметила миллиардный телефон новой раскладушкой
Архив новостей

    Товары дня
Принтер EmBraille Desktop Embosser арт. ИА13056
Принтер для печати рельефно-точечным шрифтом Брайля VP EmBraille                   арт. ИА13056
 Купить142000 руб.
Портативный дисплей Брайля Metec BD 40 II (Германия) арт. 18833
Портативный дисплей Брайля Metec BD 40 II (Германия)                   арт. 18833
 Купить160000 руб.
Портативный дисплей Брайля Seika 40 version 3 арт. 18580
Портативный дисплей Брайля Seika 40 version 3                    арт. 18580
 Купить160000 руб.

    Опрос
Ваш возраст?
более 60 лет (17%)
более 50 лет (9%)
более 40 лет (13%)
более 30 лет (27%)
до 30 лет (34%)


  Copyright 2012 © Rosopeka.ru Реабилитационная техника: rosopeka.ru
Яндекс.Метрика
